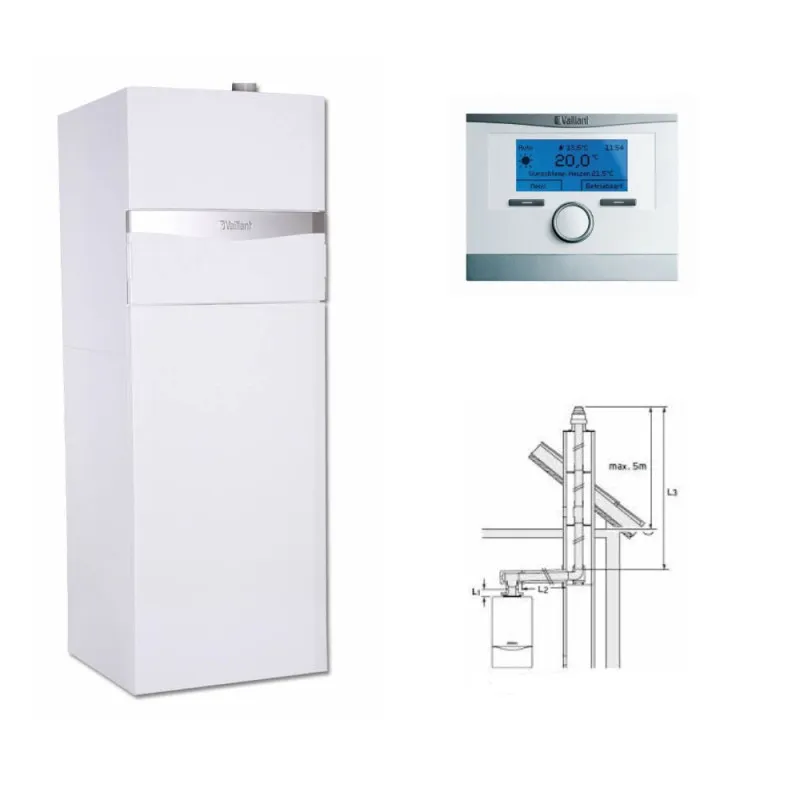

Pakiet Vaillant ecoCOMPACT VSC 206/4-5 90, VRC 700, szacht

Pakiet Vaillant ecoCOMPACT VSC 206/4-5 90, VRC 700, szacht o numerze katalogowym 0010018221 to kompletny zestaw grzewczy, w skład którego wchodzi stojący kocioł kondensacyjny ze zintegrowanym zasobnikiem warstwowym, przewodowy regulator pogodowy oraz system odprowadzania spalin.

Konstrukcja i technologia kotła ecoCOMPACT

Kocioł gazowy kondensacyjny charakteryzuje się zwartą konstrukcją stojącą, która integruje moduł grzewczy o mocy znamionowej 20 kW (przy temperaturze parametrów instalacji 80/60 °C) z emaliowanym zasobnikiem warstwowym ciepłej wody użytkowej o pojemności nominalnej 90 l. Zastosowanie technologii ładowania warstwowego pozwala na uzyskanie wysokiej wydajności c.w.u., porównywalnej z tradycyjnymi zasobnikami wężownicowymi o znacznie większej pojemności. Kocioł automatycznie dostosowuje moc grzewczą w szerokim zakresie modulacji od 4,3 kW do 21,5 kW (przy parametrach 50/30 °C), co minimalizuje liczbę cykli włączeń palnika i zmniejsza zużycie paliwa.

Urządzenie wyposażono w zintegrowany system kontroli procesu spalania ELGA, który na bieżąco optymalizuje parametry pracy palnika w zależności od jakości doprowadzanego gazu. Funkcja Aqua Power Plus umożliwia chwilowe zwiększenie mocy kotła o około 21% na potrzeby podgrzewania ciepłej wody użytkowej (do wartości 24 kW), co skraca czas przygotowania c.w.u. i podnosi komfort jej poboru.

Sterowanie pogodowe za pomocą regulatora multiMATIC VRC 700

Wchodzący w skład zestawu przewodowy regulator systemowy multiMATIC VRC 700 zarządza pracą całej instalacji grzewczej w zależności od warunków atmosferycznych panujących na zewnątrz budynku. Sterownik analizuje sygnały z czujnika temperatury zewnętrznej i płynnie dostosowuje temperaturę zasilania c.o., co bezpośrednio zapobiega przegrzewaniu pomieszczeń. Programator umożliwia precyzyjne ustawienie harmonogramów tygodniowych dla obiegów grzewczych oraz przygotowania ciepłej wody użytkowej, współpracując stabilnie z modułem kotła.

Zestaw powietrzno-spalinowy do szachtu kominowego

Podstawowy zestaw przyłączeniowy o średnicy 60/100 mm umożliwia bezpieczne odprowadzenie spalin i pobór powietrza bezpośrednio przez szacht kominowy. Koncentryczny system o kodzie producenta 303920 przystosowany jest do przejścia na pojedynczy przewód spalinowy o średnicy DN 80 ze stali lub tworzywa sztucznego (PP). Elementy wchodzące w skład zestawu zapewniają szczelność instalacji oraz optymalny przepływ spalin w trybie pracy niezależnej od powietrza w pomieszczeniu.

Kompatybilność i wymagania montażowe

Zestaw grzewczy jest przeznaczony do montażu stojącego w budynkach jednorodzinnych, zarówno w nowych, jak i modernizowanych instalacjach c.o. Kocioł może współpracować z instalacjami ogrzewania podłogowego oraz tradycyjnymi grzejnikami wysokotemperaturowymi. Kompaktowe wymiary o szerokości 599 mm i głębokości 693 mm ułatwiają zabudowę w niszach i niewielkich pomieszczeniach gospodarczych. Podłączenie hydrauliczne realizowane jest za pomocą gwintów o średnicy G 3/4 dla przyłączy c.o., c.w.u. oraz gazu.

Specyfikacja techniczna kotła ecoCOMPACT VSC 206/4-5 90

Specyfikacja techniczna regulatora multiMATIC VRC 700

Specyfikacja techniczna zestawu do szachtu Vaillant 303920
