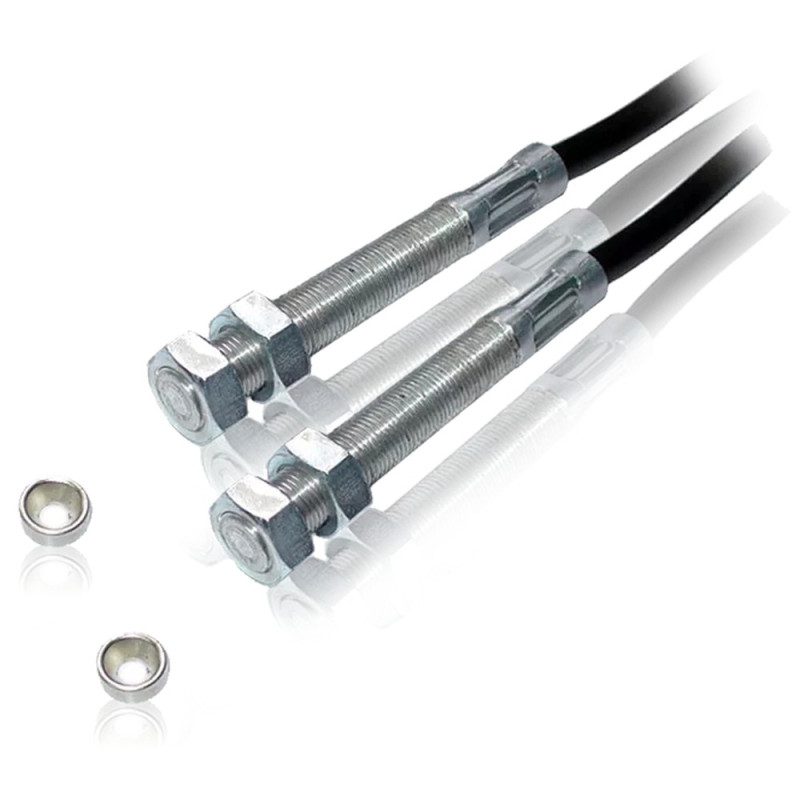

Czujnik Halla Hallotron TECH 2,5 m P_002.06.00103.03.01

Zasada działania i rola w układzie grzewczym

Czujnik Halla Hallotron TECH 2,5 m P_002.06.00103.03.01 to wyspecjalizowany podzespół automatyki grzewczej dedykowany do pracy w kotłach z podajnikiem tłokowym lub szufladowym. Urządzenie wykorzystuje zjawisko fizyczne znane jako efekt Halla do wykrywania zmian w polu magnetycznym. Element pomiarowy reaguje na zbliżenie zewnętrznego magnesu montowanego na ruchomych częściach układu podawania paliwa. W momencie przejścia magnesu w pobliżu główki czujnika generowany jest impuls elektryczny, który trafia bezpośrednio do sterownika głównego kotła. Pozwala to na precyzyjne określenie aktualnego położenia tłoka lub szuflady.

Zastosowanie i kompatybilność czujnika

Podstawowym przeznaczeniem tego elementu jest współpraca z nowoczesnymi kotłami węglowymi oraz na biomasę, które wykorzystują podajnik tłokowy. Czujnik może również pełnić funkcję zabezpieczającą jako czujnik zamknięcia klapy zasobnika paliwa. Zapobiega to cofnięciu się płomienia do zbiornika oraz sygnalizuje ewentualne niedomknięcie pokrywy. Produkt jest w pełni kompatybilny ze sterownikami marki TECH Sterowniki obsługującymi systemy podawania tłokowego oraz szufladowego.

Konstrukcja i parametry mechaniczne

Czujnik wyposażono w fabryczny przewód o długości 2,5 m w odpornej polwinitowej izolacji typu PVC. Zapewnia ona skuteczną ochronę przed wilgocią, przetarciami oraz panującymi w kotłowni podwyższonymi temperaturami. Głowica czujnika o długości 66 mm pozwala na stabilny montaż w dedykowanych gniazdach lub uchwytach mocujących przy elementach mechanicznych podajnika.

Specyfikacja techniczna
