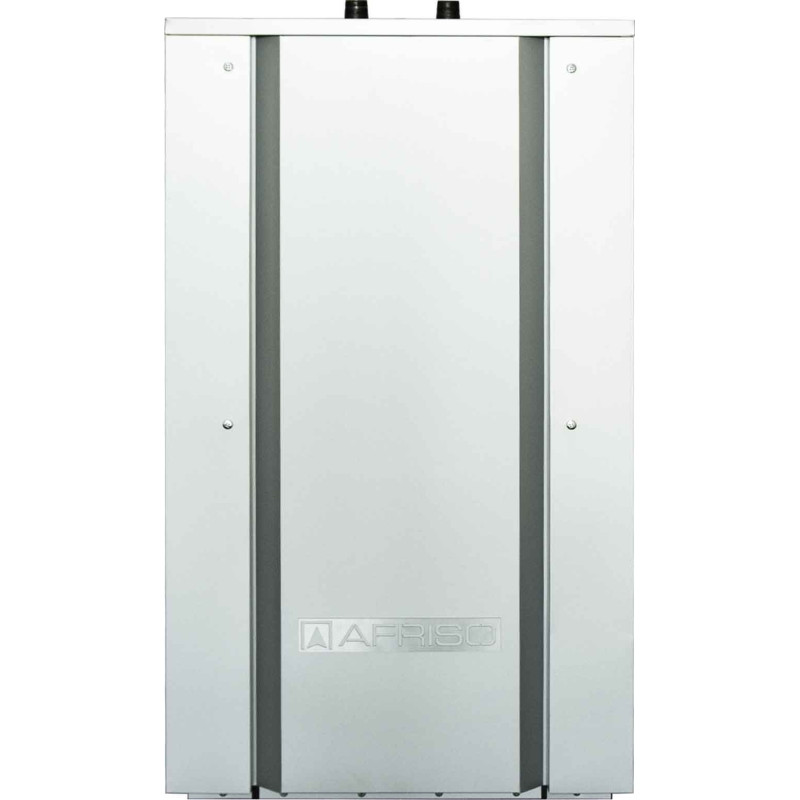

Zbiornik buforowy ABT 160 AFRISO 6816000

Funkcja i przeznaczenie urządzenia

Zbiornik buforowy AFRISO ABT 160 o numerze katalogowym 6816000 służy do magazynowania ciepła w zamkniętych instalacjach grzewczych. Urządzenie akumuluje energię cieplną, co pozwala na stabilizację pracy systemu oraz znaczne ograniczenie częstotliwości włączania i wyłączania pomp ciepła bądź kotłów. W układach z napowietrznymi pompami ciepła zbiornik zapewnia odpowiedni zład wody do odszraniania parownika, zabezpieczając cały układ przed zakłóceniami przepływu.

Konstrukcja i budowa

Zbiornik wykonany jest w kształcie prostopadłościanu, co ułatwia jego lokalizację w narożnikach lub niszach kotłowni. Korpus o grubości 4 mm powstał ze stali pokrytej powłoką antykorozyjną, co gwarantuje odporność na uszkodzenia i trwałość mechaniczną. Wewnątrz konstrukcji zastosowano specjalną przegrodę warstwową, która pozwala na zachowanie optymalnego uwarstwienia termicznego wody bez niekontrolowanego mieszania się strumieni zasilania i powrotu.

Izolacja termiczna z pianki poliuretanowej ogranicza straty ciepła do otoczenia, co przekłada się na przyznanie urządzeniu wysokiej klasy energetycznej B. Króćce przyłączeniowe skierowane są pionowo ku górze, dzięki czemu podgrzany czynnik grzewczy może trafiać bezpośrednio do instalacji odbiorczej bez zbędnych strat miejscowych.

Zastosowanie i kompatybilność

Urządzenie współpracuje z różnymi źródłami ciepła, takimi jak pompy ciepła, kotły na pellet, kotły elektryczne oraz kominki z płaszczem wodnym. Bufor pozwala na równoczesne podłączenie dwóch źródeł ciepła oraz montaż opcjonalnej grzałki elektrycznej o maksymalnej długości 480 mm na przyłączu Rp 1 1/2.

Konstrukcja przyłączy górnych umożliwia bezpośredni montaż rozdzielaczy AFRISO KSV 125 lub grup pompowych z serii PrimoTherm. Rozwiązanie to eliminuje konieczność wykonywania skomplikowanych połączeń rurowych w kotłowni, skracając czas prac instalacyjnych.

Zakres dostawy

W zestawie z buforem dostarczane są elementy ułatwiające montaż i rozruch technologiczny. Wyposażenie obejmuje tuleję zanurzeniową czujnika temperatury, zawór spustowy KFE, dwa półśrubunki przyłączeniowe G 1 1/2 do integracji z rozdzielaczem, korki zaślepiające niewykorzystane przyłącza źródeł ciepła oraz korek przyłącza czujnika.

Dane techniczne
