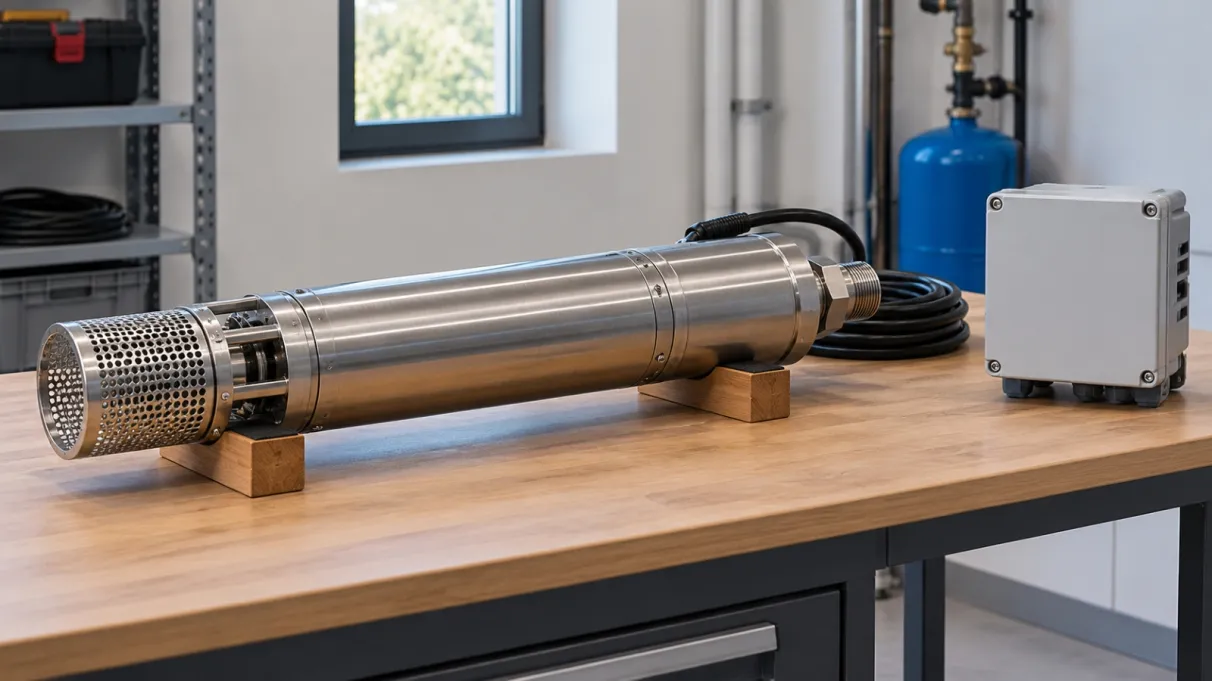

Pompa głębinowa z wbudowanym kondensatorem czy z puszką rozruchową?

Pompa głębinowa z wbudowanym kondensatorem czy z puszką rozruchową? Oba rozwiązania występują w jednofazowych pompach 230 V, ale różnią się umiejscowieniem elementów elektrycznych, wymaganym osprzętem i dostępem serwisowym. Kondensator wbudowany pozwala w określonych konstrukcjach zrezygnować z zewnętrznej puszki rozruchowej. Wariant z puszką wymaga natomiast właściwie dobranego modułu poza studnią. Nie ma jednego rozwiązania najlepszego dla każdej instalacji. Przed zakupem trzeba sprawdzić pełne oznaczenie silnika, sposób rozruchu, zawartość zestawu i zgodność zabezpieczeń.

Spis treści:

• Do czego służy kondensator w pompie głębinowej?
• Jak działa pompa z kondensatorem wbudowanym?
• Co znajduje się w zewnętrznej puszce rozruchowej?
• Kondensator wbudowany czy puszka — porównanie
• Przewód pompy i miejsce montażu puszki
• Serwis i wymiana kondensatora
• Objawy uszkodzenia kondensatora lub rozruchu
• Jak sprawdzić wariant pompy przed zakupem?
• Który wariant pompy głębinowej wybrać?

Do czego służy kondensator w pompie głębinowej?

Kondensator w jednofazowym silniku pompy głębinowej uczestniczy w wytwarzaniu przesunięcia fazowego prądów uzwojeń, potrzebnego do uzyskania odpowiednich warunków rozruchu i pracy silnika. Jego rola zależy od konstrukcji: w części układów kondensator pozostaje włączony podczas pracy, a w innych stosuje się odrębne elementy rozruchowe i robocze.

Dlatego potoczne określenie „kondensator rozruchowy” nie zawsze wystarcza do ustalenia rzeczywistego typu elementu. O jego funkcji, wymaganej pojemności, napięciu znamionowym i sposobie współpracy z silnikiem decyduje dokumentacja konkretnego urządzenia.

Kondensator nie zwiększa samodzielnie wydajności hydraulicznej pompy. Nie należy również porównywać pomp według zasady „większa pojemność kondensatora oznacza mocniejszy silnik”. Pojemność dobiera się do zaprojektowanego układu elektrycznego, a nie do oczekiwanej ilości tłoczonej wody.

W pompach głębinowych 230 V spotyka się dwa istotne dla kupującego rozwiązania: kondensator zintegrowany z urządzeniem oraz zewnętrzny układ zawierający element wymagany przez silnik. Oba mogą być poprawne technicznie, jeżeli zastosowano je zgodnie z dokumentacją.

Jak działa pompa z kondensatorem wbudowanym?

Pompa z wbudowanym kondensatorem ma ten element umieszczony w konstrukcji urządzenia, najczęściej w obrębie zespołu silnikowego. Producent przygotowuje układ rozruchu tak, aby do normalnej pracy nie była potrzebna oddzielna puszka zawierająca zewnętrzny kondensator.

Przykładem jest OMNIGENA 3T32 w wariancie 230 V z kondensatorem wbudowanym. Producent wskazuje w dokumentacji dokładnie taki sposób rozruchu. Nie oznacza to jednak, że urządzenie nie wymaga żadnego dodatkowego wyposażenia elektrycznego.

Konieczne pozostają zabezpieczenia zasilania, właściwe sterowanie załączaniem pompy oraz ochrona przed zagrożeniami eksploatacyjnymi. Ich zakres zależy od konkretnej pompy, instalacji i zastosowanej automatyki.

Co upraszcza takie rozwiązanie?

Najważniejszą różnicą jest mniejsza liczba zewnętrznych elementów związanych bezpośrednio z kondensatorem silnika. W instalacji nie trzeba przygotowywać miejsca na osobną puszkę rozruchową, jeśli producent rzeczywiście przewidział pracę bez niej.

Może to być praktyczne w niewielkich pomieszczeniach technicznych oraz podczas przygotowywania instalacji, w której po stronie budynku przewidziano już osobny, odpowiednio dobrany układ sterowania i zabezpieczeń.

Nie należy jednak utożsamiać wbudowanego kondensatora z układem bezobsługowym. Element elektryczny może ulec uszkodzeniu, podobnie jak uzwojenie, przewód czy pozostałe części pompy.

Jakie są ograniczenia serwisowe?

Najważniejsze pytanie dotyczy dostępności kondensatora w konkretnym modelu. W części urządzeń jego wymiana może wymagać wyciągnięcia pompy ze studni i prac serwisowych przy obudowie silnika. W innych konstrukcjach producent może przewidywać łatwiejszy dostęp do oddzielnej komory.

Nie wolno więc automatycznie przyjmować, że każda pompa z kondensatorem wbudowanym wymaga wymiany całego silnika po awarii tego elementu. Trzeba sprawdzić konstrukcję, dostępność części i procedurę serwisową właściwą dla modelu.

Co znajduje się w zewnętrznej puszce rozruchowej?

Zewnętrzna puszka rozruchowa, nazywana również skrzynką rozruchową lub control box, jest osobnym modułem elektrycznym współpracującym z określonym silnikiem pompy. Umieszcza się ją poza studnią, w miejscu odpowiednim do warunków pracy obudowy i umożliwiającym dostęp serwisowy.

W zależności od konstrukcji puszka może zawierać:

• kondensator lub zestaw kondensatorów wymaganych przez silnik;
• elementy odpowiedzialne za właściwy przebieg rozruchu;
• wyłącznik lub element sterowania;
• zabezpieczenie przeciążeniowe albo termiczne;
• zaciski i elementy przyłączeniowe przewidziane przez producenta.

Nie wszystkie puszki mają identyczne wyposażenie. Istnieją rozwiązania proste, z jednym kondensatorem i wyłącznikiem, oraz bardziej rozbudowane moduły. Samo określenie „puszka rozruchowa” nie potwierdza obecności zabezpieczenia przed suchobiegiem, przeciążeniem, zwarciem lub spadkiem napięcia.

Przykładowo producent DAB opisuje jednofazowe pompy Micra, w których panel sterowania jest dostarczany osobno, a gotowy zestaw może zawierać panel z dwoma kondensatorami. Oznacza to, że liczby elementów i sposobu ich działania nie można przenosić automatycznie z jednego typoszeregu na drugi.

Równie ważne jest rozróżnienie puszki rozruchowej od uniwersalnego sterownika ciśnieniowego. Sterownik załączający pompę przy poborze wody nie musi zawierać elementów niezbędnych do rozruchu konkretnego silnika. Oba urządzenia mogą mieć odrębne funkcje.

Kondensator wbudowany czy puszka — porównanie

Różnice dotyczą przede wszystkim lokalizacji elementu, dostępu serwisowego i wymagań przy kompletowaniu instalacji. Nie ma podstaw, aby przypisywać jednemu rozwiązaniu zawsze wyższą sprawność hydrauliczną lub dłuższą trwałość całej pompy.

Przykład: dwa warianty pompy OMNIGENA 3T32

W oficjalnym katalogu OMNIGENA występują dwa warianty 3T32 z silnikiem 0,75 kW, zasilaniem 230 V i przewodem o długości 20 m. Producent podaje dla nich odmienne sposoby rozruchu i osobne numery EAN.

Dane pochodzą z kart OMNIGENA 3T32 z kondensatorem wbudowanym oraz OMNIGENA 3T32 wymagającej puszki rozruchowej. Porównanie potwierdza istnienie dwóch rozwiązań, ale nie jest dowodem identyczności wszystkich części silnika ani możliwości zamiany osprzętu.

Wniosek zakupowy: oznaczenie serii, moc i długość przewodu nie wystarczają. Należy sprawdzić dokładny wariant, sposób rozruchu i zawartość dostawy.

Przewód pompy i miejsce montażu puszki

Układ przewodów zależy od rozwiązania konstrukcyjnego silnika. Przy wyborze wariantu z puszką trzeba ustalić, które połączenia producent przewidział między silnikiem a modułem oraz jakie przewody i zabezpieczenia są wymagane.

Nie należy wybierać pompy wyłącznie na podstawie liczby żył widocznych na zdjęciu. Oznaczenia spotykane w różnych dokumentacjach mogą inaczej traktować przewód ochronny, dlatego określenia typu „dwuprzewodowy” lub „trzyprzewodowy” wymagają sprawdzenia w dokumentacji konkretnego producenta.

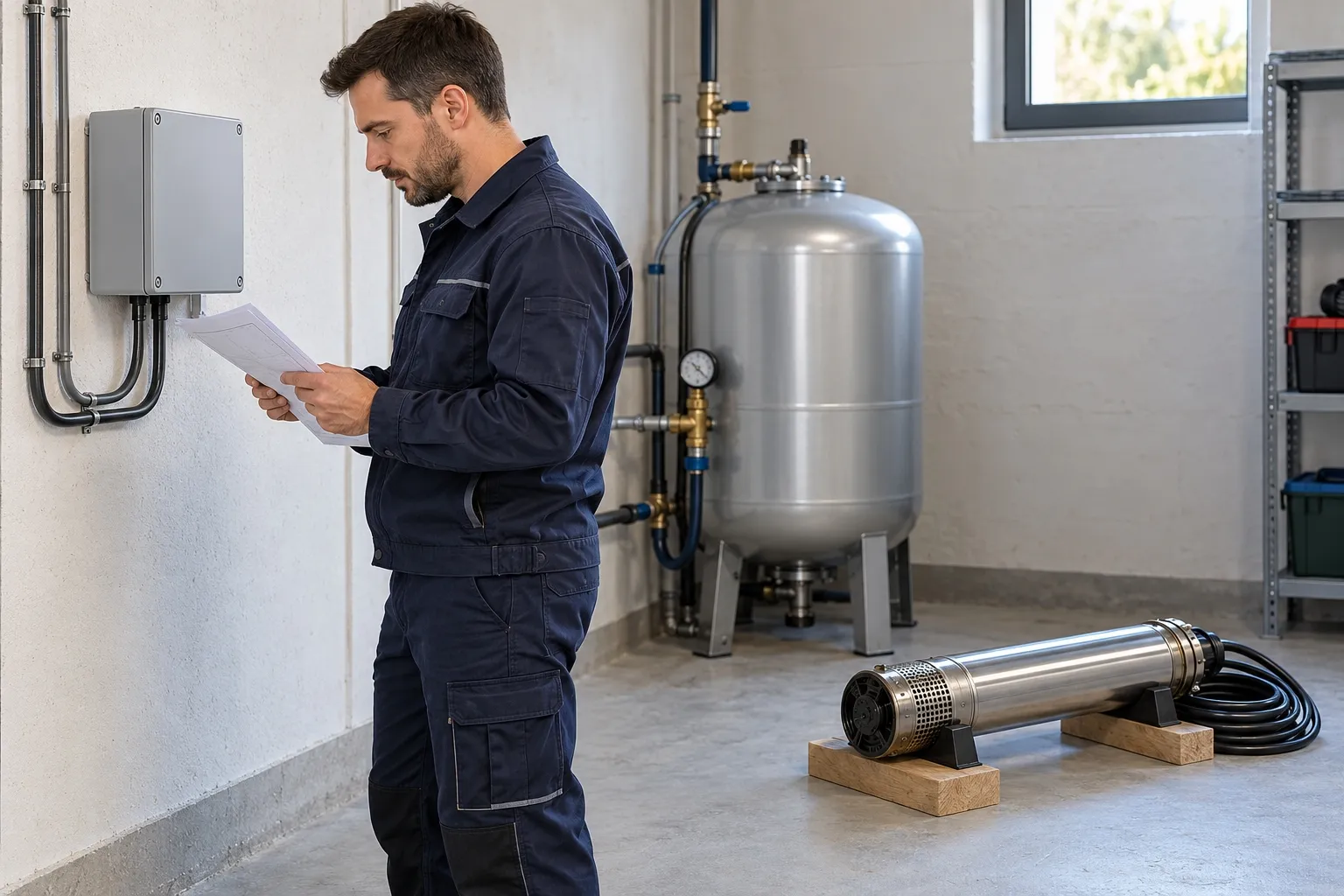

Gdzie zamontować zewnętrzną puszkę?

Puszkę należy umieścić w miejscu odpowiadającym jej deklarowanemu stopniowi ochrony i wymaganiom producenta. Trzeba uwzględnić wilgoć, możliwe zalanie, temperaturę, wentylację, sposób prowadzenia przewodów oraz dostęp potrzebny do późniejszej diagnostyki.

W typowej instalacji domowej praktyczne jest wydzielenie miejsca w odpowiednio przygotowanym pomieszczeniu technicznym. Nie oznacza to, że każda puszka może być montowana wyłącznie wewnątrz budynku. O dopuszczalnym środowisku decyduje jej dokumentacja.

Połączenia elektryczne powinien wykonywać wykwalifikowany elektryk. Należy stosować przewody i złącza o parametrach odpowiednich do instalacji oraz warunków zanurzenia. Zwykłe połączenie przewodów bez odpowiedniej ochrony przed wodą nie nadaje się do umieszczenia w studni.

Czy puszka rozruchowa jest zawsze w komplecie z pompą?

Nie należy tego zakładać. W niektórych ofertach producent lub sprzedawca dostarcza kompletny zestaw z właściwym modułem. W innych puszka stanowi oddzielny element wyposażenia.

Przed zakupem sprawdź opis zawartości opakowania, symbol zestawu oraz dokumentację. W razie wątpliwości poproś o jednoznaczne potwierdzenie, czy oferowana pompa jest gotowa do podłączenia do przewidzianej instalacji elektrycznej, czy wymaga dodatkowego modułu rozruchowego.

Serwis i wymiana kondensatora

Najważniejszą przewagą organizacyjną zewnętrznej puszki może być łatwiejszy dostęp serwisowy. Jeśli producent przewiduje wymianę kondensatora w module znajdującym się poza studnią, nie trzeba z tego powodu wyciągać całej pompy.

Nie oznacza to jednak, że każdą usterkę można naprawić wymianą elementu w puszce. Przyczyną nieprawidłowego rozruchu mogą być także uszkodzenia uzwojeń, przewodów, połączeń, elementów zabezpieczających lub mechaniki pompy.

W przypadku kondensatora wbudowanego sposób naprawy zależy od konstrukcji silnika. Niektóre urządzenia pozwalają na wymianę odpowiedniego elementu podczas serwisu, a inne wymagają szerszego demontażu lub wymiany zespołu.

Przy zakupie urządzenia przeznaczonego do wieloletniej pracy sprawdź:

• czy producent udostępnia części zamienne do danego silnika;
• czy przewidziano wymianę kondensatora;
• czy dostępny jest oryginalny moduł rozruchowy dla danego wariantu;
• czy dokumentacja identyfikuje wartości i typy elementów elektrycznych;
• czy wymiana wymaga wyjęcia pompy ze studni;
• jakie czynności może wykonać wyłącznie autoryzowany serwis.

Warto też sprawdzić akcesoria do pomp wodnych. Kategoria obejmuje między innymi osprzęt sterujący i wybrane puszki rozruchowe. Nie oznacza to, że dowolny dostępny moduł będzie zgodny z każdym jednofazowym silnikiem.

Kondensator może zachowywać niebezpieczny ładunek elektryczny również po odłączeniu zasilania. Otwieranie puszki, wykonywanie pomiarów, rozładowanie i wymianę elementów należy powierzyć osobie posiadającej odpowiednie kwalifikacje. Dostępność puszki poza studnią nie jest równoznaczna z bezpieczeństwem samodzielnej naprawy.

Objawy uszkodzenia kondensatora lub rozruchu

Uszkodzenie kondensatora może powodować problemy z uruchomieniem silnika. Objawy nie są jednak jednoznaczne i nie powinny być podstawą do kupowania zamiennika bez diagnostyki.

Przy diagnozie serwisowej szczególnie ważne jest ustalenie, czy silnik otrzymuje prawidłowe zasilanie i czy elementy obwodu rozruchowego odpowiadają wymaganiom producenta.

Nie próbuj wielokrotnie uruchamiać silnika, który buczy, zatrzymuje się lub powoduje wyłączanie zabezpieczeń. Takie próby mogą doprowadzić do dalszych uszkodzeń.

Czy można zastosować kondensator o innej pojemności?

Nie należy samodzielnie zmieniać pojemności ani typu kondensatora w celu „wzmocnienia” pompy. Element musi mieć parametry zgodne z dokumentacją silnika, odpowiedni rodzaj pracy oraz właściwe parametry elektryczne.

Ten sam problem dotyczy gotowej puszki. Zgodność średnicy pompy, napięcia 230 V lub mocy zapisanej w kW nie potwierdza automatycznie kompatybilności modułu.

Jak sprawdzić wariant pompy przed zakupem?

Przed zamówieniem porównaj oznaczenia konkretnej pompy z dokumentacją producenta. Jeśli wymieniasz stare urządzenie, przygotuj również dane istniejącej puszki i jej sposób identyfikacji.

1. Pełny symbol pompy i silnika. Sama nazwa serii może obejmować kilka rozwiązań elektrycznych.
2. Napięcie i liczba faz. Upewnij się, że porównujesz właściwe warianty jednofazowe 230 V.
3. Sposób rozruchu. Sprawdź, czy dokumentacja podaje kondensator wbudowany, czy konieczność zastosowania zewnętrznej puszki.
4. Symbol i parametry puszki. Jeśli jest wymagana, ustal dokładny model oraz potwierdź zgodność z silnikiem.
5. Przewód pompy. Sprawdź długość, liczbę i funkcje żył oraz wymagania dotyczące połączeń.
6. Zakres dostawy. Potwierdź, czy wymagany moduł, przewód i inne elementy rzeczywiście znajdują się w komplecie.
7. Zabezpieczenia. Ustal wymagane funkcje ochrony silnika i instalacji.
8. Serwis. Sprawdź dostępność części, sposób wymiany kondensatora i przewidziane procedury naprawcze.

Jeżeli modernizujesz istniejące ujęcie, nie dobieraj nowego silnika wyłącznie pod starą puszkę. Trzeba zweryfikować stan i parametry całej instalacji. Zmiana wariantu z kondensatorem zewnętrznym na wbudowany może oznaczać konieczność zmiany sposobu przyłączenia, przewodów i osprzętu.

Który wariant pompy głębinowej wybrać?

Pompa z kondensatorem wbudowanym jest rozsądnym rozwiązaniem, gdy zależy Ci na ograniczeniu liczby zewnętrznych elementów związanych z rozruchem, a producent zapewnia odpowiedni sposób serwisowania urządzenia.

Wariant z zewnętrzną puszką rozruchową warto rozważyć, jeżeli konstrukcja przewiduje łatwy dostęp do elementów elektrycznych i możliwość wymiany właściwego modułu bez wyciągania pompy ze studni. Potrzebne jest jednak odpowiednie miejsce montażu i zachowanie pełnej zgodności zestawu.

Nie należy wybierać jednego rozwiązania tylko na podstawie obietnicy większej trwałości, oszczędności energii albo łatwiejszego uruchomienia. O parametrach hydraulicznych decyduje konstrukcja pompy, a o poprawnej pracy silnika jego projekt i warunki zasilania.

Po ustaleniu sposobu rozruchu pozostaje sprawdzić pozostałe parametry doboru. Szczegółową kolejność przedstawia poradnik doboru pompy głębinowej do studni, obejmujący między innymi wydajność Q, wysokość podnoszenia H, średnicę urządzenia i warunki pracy ujęcia.

Następnie możesz porównać pompy głębinowe do studni według wymaganych parametrów hydraulicznych i elektrycznych. Przed zakupem konkretnego modelu potwierdź jego wariant rozruchowy, zawartość zestawu oraz zgodność z istniejącą instalacją.
