Co dokupić do wymiennika CWU? Lista wyposażenia

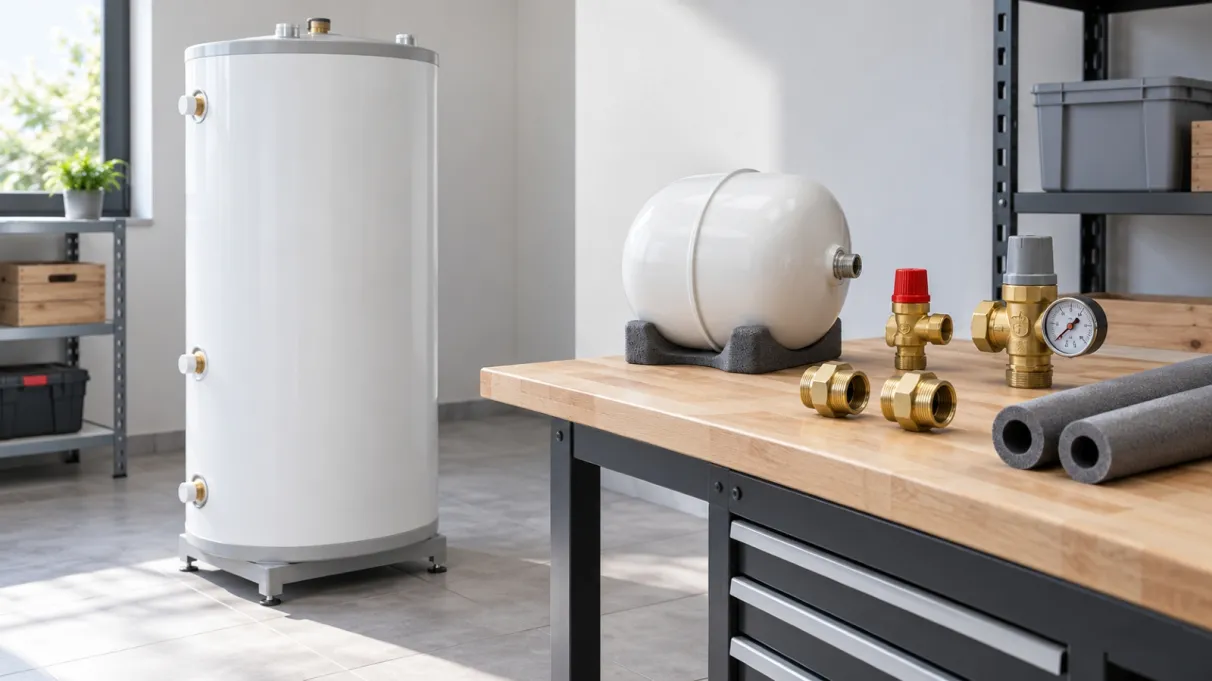

Poniższa lista dotyczy ciśnieniowego zasobnika ogrzewanego pośrednio przez wężownicę lub płaszcz wodny. Nie jest listą do podgrzewacza bezciśnieniowego ani gotowym schematem montażu. „Potrzebne w instalacji” nie oznacza automatycznie „do kupienia osobno”.

Jeżeli nie masz jeszcze wybranego zbiornika, zacznij od poradnika jak dobrać właściwy wymiennik CWU. Dopiero oznaczenie konkretnego modelu pozwala przygotować listę kompatybilnych części.

Zawór bezpieczeństwa, grupa i odprowadzenie wody

Zawór bezpieczeństwa ogranicza nadmierny wzrost ciśnienia przez upust wody. Dobiera się go do wymagań zbiornika i mocy źródła ciepła, a nie wyłącznie do gwintu. Instrukcje wymienników Kospel wskazują również znaczenie odpowiedniej przepustowości zaworu. Zabezpieczenie obiegu grzewczego nie zastępuje zabezpieczenia części z wodą użytkową.

Porównując zawory bezpieczeństwa do instalacji CWU, sprawdź przeznaczenie dokładnej wersji. W jednej kategorii mogą występować urządzenia do różnych mediów i zastosowań. Samo zgodne ciśnienie otwarcia nie potwierdza przydatności produktu do zasobnika wody pitnej.

Gotowa grupa może łączyć kilka funkcji, na przykład zawór bezpieczeństwa, zawór zwrotny i odcięcie dopływu. Sprawdź jednak rzeczywisty skład zestawu. Karta hydraulicznych grup Caleffi serii 5261 pokazuje także oddzielny lejek upustowy; nie należy zakładać, że każdy element widoczny na schemacie jest zawarty w opakowaniu.

Nie wolno odcinać drogi między zbiornikiem a jego zaworem bezpieczeństwa ani blokować upustu. Instalator powinien przewidzieć bezpieczne odprowadzenie wody, z zachowaniem możliwości zauważenia zrzutu. Zakup zabezpieczenia bez zaplanowania odpływu nie zamyka listy potrzebnego wyposażenia.

Naczynie przeponowe CWU: osobny element do osobnego zadania

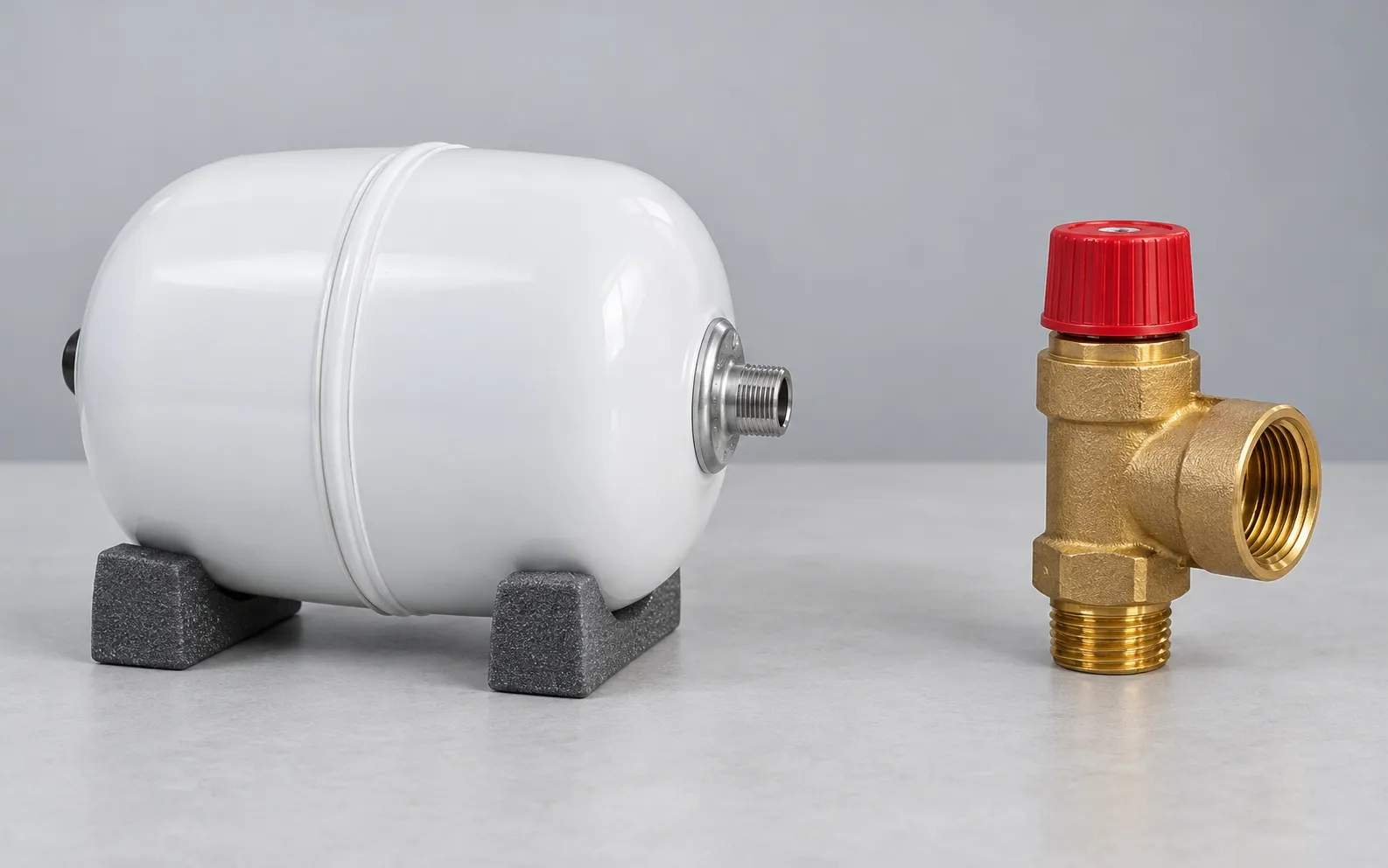

Podgrzewana woda zwiększa objętość. Gdy zawór zwrotny lub inne zabezpieczenie uniemożliwia jej cofnięcie do zasilania, w wydzielonej części instalacji rośnie ciśnienie. Naczynie przeponowe przejmuje przyrost objętości. Nie zastępuje zaworu bezpieczeństwa, który pozostaje wymaganym zabezpieczeniem zbiornika.

Do tej funkcji dobieraj naczynia wzbiorcze do CWU przeznaczone do kontaktu z wodą pitną. Kolor obudowy nie potwierdza zastosowania. Sprawdź dopuszczenia, temperaturę, ciśnienie robocze oraz wymagany sposób podłączenia. Przykładowo producent przepływowego Refix DD przewiduje jego stosowanie w przewodach zimnej wody i określa wyposażenie potrzebne do realizacji przepływu przez naczynie.

Nie dobieraj pojemności wyłącznie według litrażu zasobnika. Instalator powinien uwzględnić objętość ogrzewanej wody, zakres temperatur, ciśnienie zasilania, ciśnienie wstępne naczynia i parametry zabezpieczenia. Poproś o zapis tych założeń w doborze. To ułatwi późniejszą kontrolę układu i zakup właściwego zamiennika.

Obieg grzewczy i sterowanie ładowaniem zasobnika

Wężownica lub płaszcz potrzebują przepływu czynnika grzewczego. W zależności od schematu zapewnia go wyposażenie źródła ciepła albo osobny obieg z pompą. Przełączanie między ogrzewaniem domu a ładowaniem zasobnika może wymagać zaworu przełączającego. Nie kupuj dodatkowej pompy i zaworu przed sprawdzeniem, które funkcje są już realizowane w urządzeniu.

• Hydraulika: potwierdź wymagany przepływ i opory wymiennika oraz sposób połączenia z instalacją.
• Pomiar temperatury: sprawdź czujnik wymagany przez sterownik źródła ciepła i miejsce jego osadzenia w zbiorniku.
• Zakres dostawy: ustal, czy czujnik, zawór przełączający, napęd i przewody są w zestawie, czy trzeba je zamówić.
• Obsługa: zaplanuj armaturę umożliwiającą serwis obiegu zgodnie z instrukcją, bez naruszenia działania zabezpieczeń.

Termometr pokazujący temperaturę na obudowie nie zastępuje czujnika współpracującego z automatyką. Podłączenie elektryczne i konfigurację sterowania powierz osobie z odpowiednimi kwalifikacjami. Przy zakupie czujnika podaj model sterownika, zamiast kierować się samym wyglądem sondy.

Kiedy potrzebne są reduktor, mieszacz i cyrkulacja?

Reduktor: gdy trzeba ograniczyć ciśnienie zasilania

Potrzebę redukcji ciśnienia ustala się na podstawie pomiaru i dopuszczalnych parametrów urządzeń. Reduktor ogranicza ciśnienie dopływającej wody; nie przejmuje przyrostu jej objętości podczas ogrzewania. Nie zastępuje więc naczynia ani zaworu bezpieczeństwa. Manometr pomaga kontrolować ciśnienie, ale sam nie pełni funkcji zabezpieczającej.

Mieszacz: gdy trzeba kontrolować temperaturę wody zmieszanej

Zawór termostatyczny miesza wodę gorącą z zimną, aby uzyskać nastawioną temperaturę wody wychodzącej. Dobór obejmuje wymagany przepływ, temperatury, ciśnienia oraz układ instalacji. Zawór o właściwym gwincie może mieć niewłaściwą charakterystykę dla danego poboru.

Nie przypisuj każdemu mieszaczowi automatycznej ochrony przy zaniku zimnej wody. Instrukcja Caleffi serii 521 rozróżnia regulację temperatury od zastosowań wymagających funkcji antyoparzeniowej. Wymaganą funkcję trzeba potwierdzić w dokumentacji wybranego zaworu.

Cyrkulacja: gdy instalacja ma obieg powrotny CWU

Pompa cyrkulacyjna utrzymuje obieg wody użytkowej w przewidzianej do tego instalacji. Nie jest pompą ładującą wężownicę. Wymaga wykonania odpowiedniego układu powrotnego; samo dołożenie pompy do przypadkowego króćca nie tworzy poprawnej cyrkulacji.

Dobierz pompę przeznaczoną do wody użytkowej, z odpowiednimi materiałami i parametrami hydraulicznymi. Grundfos odróżnia takie pompy od typowych pomp obiegu grzewczego. Uwzględnij też sterowanie i izolację przewodów: cyrkulacja poprawia dostęp do ciepłej wody, lecz może zwiększać straty ciepła.

Przyłącza, uszczelnienia i izolacja przewodów

Spisz przyłącza z rysunku konkretnego wariantu zbiornika: zimna i ciepła woda, zasilanie i powrót wymiennika oraz ewentualna cyrkulacja. Do każdego dobierz złączki, śrubunki i uszczelnienia odpowiednie do materiału, temperatury, ciśnienia i kontaktu z wodą użytkową tam, gdzie jest wymagany.

Sprawdź nie tylko rozmiar, ale też rodzaj gwintu i sposób uszczelnienia. Nawet w jednej rodzinie urządzeń mogą występować różnice: instrukcja Kospel SWK rozróżnia króćce zewnętrzne i wewnętrzne zależnie od wariantu. Nie zamawiaj kompletu złączek wyłącznie na podstawie zdjęcia podobnego zasobnika.

Na liście uwzględnij również otuliny, mocowania przewodów oraz rozwiązanie spustu do obsługi zbiornika. Elementy nieużywanych przyłączy należy zamknąć w sposób przewidziany przez producenta. Ich dobór i rozmieszczenie armatury powinny wynikać ze schematu instalacji.

Wsporniki, podłoże i miejsce na serwis

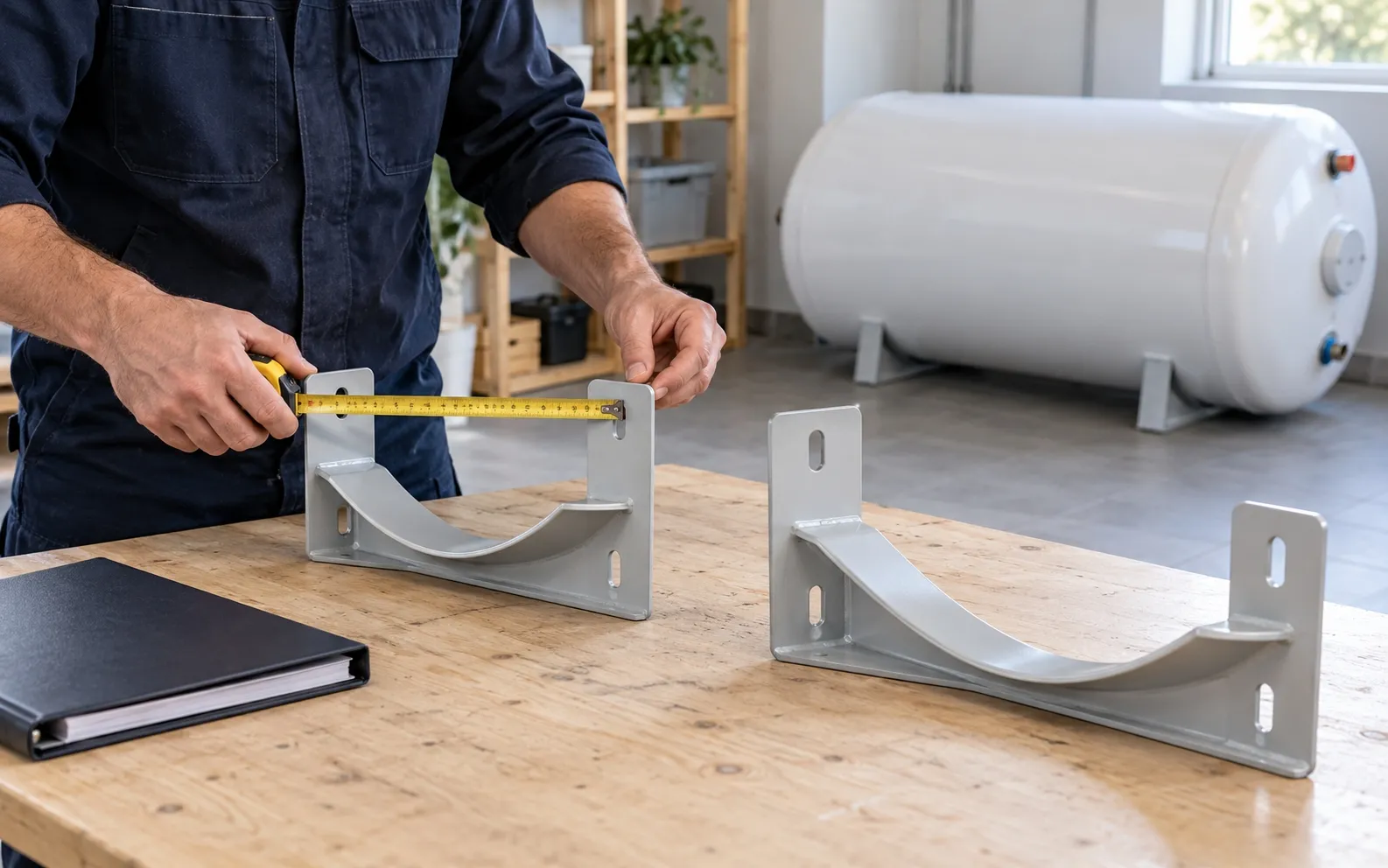

Do urządzenia wiszącego dobierz mocowanie uwzględniające masę zbiornika po napełnieniu oraz nośność ściany. Oznaczenie wspornika zakresem pojemności nie wystarcza: trzeba potwierdzić zgodność z budową i punktami podparcia konkretnego wymiennika. Kotwy dobiera się także do podłoża.

Przed zamówieniem wsporników do wymienników sprawdź ich rozstaw, geometrię, nośność oraz to, czy producent zbiornika dopuszcza takie podparcie. W urządzeniu stojącym zweryfikuj wyposażenie w stopki lub podstawę i wymagania dotyczące ustawienia. Nie zmieniaj pozycji roboczej urządzenia na inną niż dopuszczona.

Zostaw przestrzeń do wyjęcia anody, grzałki i innych części serwisowych zgodnie z instrukcją. Zaplanuj dostęp do zaworów oraz możliwość bezpiecznego odprowadzenia wody podczas obsługi. Zbiornik mieszczący się we wnęce może nadal wymagać innego ustawienia, jeśli późniejszy serwis byłby niemożliwy.

Anoda, termometr i grzałka: sprawdź wyposażenie fabryczne

W zasobniku emaliowanym anoda może być już zamontowana fabrycznie. Przed zakupem dodatkowej sprawdź wyposażenie oraz wymagania obsługowe urządzenia. Zapasowa anoda jest częścią serwisową, a nie obowiązkowym dodatkiem do każdego nowego zbiornika. Jej zamiennik musi odpowiadać konkretnemu modelowi.

Podobnie sprawdź termometr, osłonę czujnika, korki i uszczelki. W kategorii akcesoria do wymienników CWU szukaj elementów z potwierdzoną zgodnością, zamiast zakładać, że każda część do zasobnika będzie pasować do Twojego urządzenia.

Grzałkę dopisuj tylko wtedy, gdy przewidujesz podgrzewanie elektryczne i producent zbiornika je dopuszcza. Sam zgodny gwint nie wystarcza: potrzebne są właściwa długość, dopuszczona moc, zgodność materiałowa, sterowanie oraz przygotowana instalacja elektryczna. Dobór i podłączenie wymagają uwzględnienia dokumentacji obu urządzeń.

Jak przygotować kompletną listę zakupów z instalatorem?

Przygotuj listę dla konkretnego zestawu urządzeń, a przy każdej pozycji zapisz: „w komplecie”, „już w instalacji”, „do zakupu” albo „nie dotyczy”. Takie zestawienie pozwala zamówić potrzebne części bez dublowania wyposażenia.

1. Przekaż instalatorowi dokładny model zbiornika, źródła ciepła i sterownika oraz ich instrukcje.
2. Ustal schemat obiegu grzewczego i wody użytkowej, w tym obecność zaworów zwrotnych, cyrkulacji i mieszacza.
3. Zleć dobór zabezpieczeń, naczynia i ewentualnego reduktora na podstawie parametrów urządzeń oraz ciśnienia zasilania.
4. Porównaj zakresy dostawy. Potwierdź osobno czujnik, pompę lub zawór przełączający, mocowanie i wyposażenie serwisowe.
5. Spisz oznaczenia części, liczbę sztuk, gwinty i materiały. Uwzględnij odpływ, izolację oraz elementy mocujące.
6. Uzgodnij montaż, uruchomienie, sprawdzenie zabezpieczeń i przekazanie zasad obsługi użytkownikowi.

Porównując wymienniki CWU, uwzględnij więc koszt wyposażenia wymaganego w Twoim układzie. Tańszy sam zbiornik nie musi oznaczać tańszego kompletnego zestawu. Najpierw potwierdź zgodność urządzeń i brakujące funkcje, a następnie porównaj oferty dla tej samej listy elementów.
