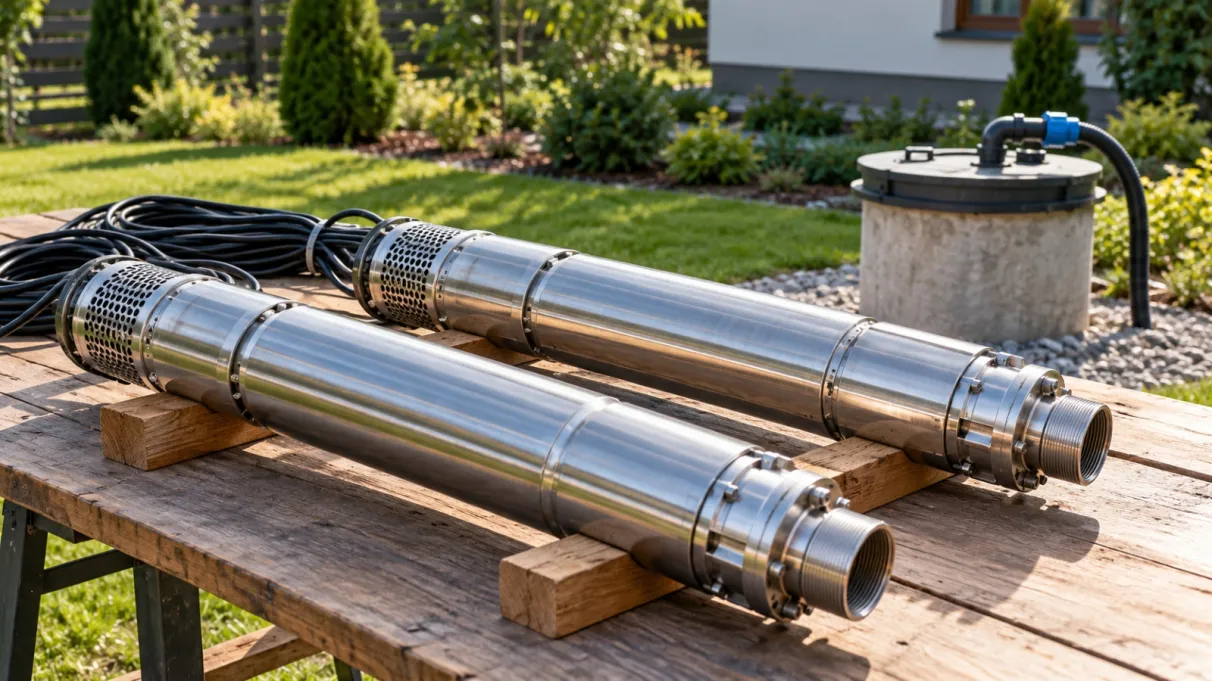

Pompa głębinowa 230 V czy 400 V? Co wybrać do domu i gospodarstwa

Pompa głębinowa 230 V czy 400 V? Do typowego domu lub ogrodu z odpowiednim obwodem jednofazowym rozsądnym wyborem może być model 230 V. Wersję 400 V warto rozważyć, gdy dostępne jest właściwie przygotowane zasilanie trójfazowe, a parametry wybranej pompy i sposób użytkowania przemawiają za takim rozwiązaniem. Samo napięcie nie określa wydajności ani wysokości podnoszenia. Najpierw trzeba dobrać punkt pracy pompy do studni, a następnie sprawdzić zasilanie, rozruch i zabezpieczenia konkretnego silnika.

Spis treści:

• Czym różni się pompa jednofazowa od trójfazowej?
• Czy pompa 400 V ma większą wydajność i zużywa mniej prądu?
• Jak sprawdzić dostępne zasilanie i moc przyłączeniową?
• Co zmieniają prąd rozruchowy, spadki napięcia i długość kabla?
• Jakich zabezpieczeń wymaga silnik 230 V i 400 V?
• Dlaczego przy 400 V trzeba sprawdzić kierunek obrotów?
• Który wariant wybrać do domu, ogrodu i gospodarstwa?
• Kondensator w silniku czy zewnętrzna puszka rozruchowa?
• Najczęstsze mity o pompach 230 V i 400 V
• Checklista przed zakupem i decyzja końcowa

Czym różni się pompa jednofazowa od trójfazowej?

230 V oznacza w tym porównaniu pompę z silnikiem jednofazowym, zasilanym napięciem między przewodem fazowym i neutralnym. 400 V oznacza pompę z silnikiem trójfazowym, wymagającym odpowiedniej instalacji zasilającej. W obu przypadkach trzeba przestrzegać częstotliwości i warunków pracy podanych na tabliczce oraz w instrukcji producenta.

Silniki pomp głębinowych obu rodzajów mogą być silnikami indukcyjnymi. To nie jest podział na „silnik ze szczotkami” i „bez szczotek”. Wariant jednofazowy potrzebuje odpowiednio rozwiązanej funkcji rozruchu i pracy uzwojeń, natomiast silnik trójfazowy wykorzystuje pole magnetyczne wytwarzane przez trzy fazy. To przekłada się na inne wymagania dotyczące połączeń, rozruchu i ochrony.

Instalacja trójfazowa w budynku może udostępniać również obwody jednofazowe 230 V. Nie znaczy to, że pompę 400 V da się zasilić ze zwykłego jednofazowego gniazda, ani że w istniejącej rozdzielnicy jest odpowiedni wolny obwód do nowej pompy. Niezależnie od napięcia potrzebne jest zgodne z dokumentacją, bezpieczne przyłączenie.

Czy pompa 400 V ma większą wydajność i zużywa mniej prądu?

Nie można tego wywnioskować z samego napięcia. Ilość dostarczanej wody zależy przede wszystkim od charakterystyki hydraulicznej pompy. Potrzebny jest punkt pracy określony parą Q (przepływ, np. m³/h) i H (wysokość podnoszenia, w metrach). Nie wystarczy porównać Hmax, Qmax ani mocy zapisanej w kW.

Dobrym przykładem są warianty Wilo-Sub TWU 4.04-14-EM-C oraz Wilo-Sub TWU 4.04-14-DM-C. W oficjalnym zestawieniu typoszeregu Wilo-Sub TWU 4 oba mają znamionową moc silnika P₂ 1,1 kW, ale pierwszy występuje jako 1~230 V, a drugi jako 3~400 V. Producent oferuje więc odmienne warianty zasilania w bardzo zbliżonym układzie hydraulicznym. To przykład różnicy elektrycznej, a nie dowód, że konkretne wersje mają identyczną sprawność lub każdy parametr.

Jeżeli chcesz porównać koszty eksploatacji, sprawdź pobór mocy elektrycznej P₁ w porównywalnym punkcie Q/H, sprawność całego zespołu i przewidywany czas pracy. P₂ opisuje moc oddawaną przez silnik na wale, a nie automatycznie moc pobieraną z sieci. Różnica w napięciu nie oznacza proporcjonalnej zmiany rachunku za energię. Nie należy też mylić mniejszego prądu w jednej żyle obwodu trójfazowego z mniejszą całkowitą energią zużywaną przez urządzenie.

Jeśli nie masz jeszcze obliczonych Q i H, skorzystaj z poradnika jak dobrać pompę głębinową do studni. Wyjaśnia on kolejność ustalania wydajności studni, wymaganego ciśnienia, strat instalacji i średnicy urządzenia. Wybór napięcia powinien następować po tych ustaleniach, a nie je zastępować.

Jak sprawdzić dostępne zasilanie i moc przyłączeniową?

Najpierw ustal, czy obiekt ma zasilanie wyłącznie jednofazowe, czy także trójfazowe. Następnie elektryk powinien ocenić możliwość wykonania osobnego, odpowiednio chronionego obwodu do pompy: dostępną moc, obciążenie pozostałych obwodów, długość trasy kabla oraz wymagania przy rozruchu. Sama obecność instalacji 400 V w gospodarstwie nie gwarantuje, że pompa trójfazowa będzie mogła zostać dołączona bez zmian.

W dokumentacji pompy porównuj osobno napięcie znamionowe, częstotliwość, prąd znamionowy, sposób rozruchu, P₁ i P₂, jeżeli producent podaje te dane. Moc przyłączeniowa budynku, moc wyjściowa silnika i chwilowe zapotrzebowanie podczas rozruchu nie są tożsame. Przy ograniczonej mocy dostępnej dla obiektu wybór modelu i sposobu rozruchu wymaga sprawdzenia całego układu.

Praktyczna sytuacja: dom ma przyłącze trójfazowe, lecz pompa ma pracować tylko na potrzeby dwóch łazienek i ogrodu. Jeżeli odpowiedni model 230 V zapewnia wymagany punkt Q/H i może być prawidłowo zasilony z przygotowanego obwodu, nie ma obowiązku wybierać wersji 400 V tylko dlatego, że w rozdzielnicy są trzy fazy. Odwrotnie, duży pobór wody nie jest sam w sobie nakazem użycia 400 V: liczą się faktyczne parametry modelu i dostępna instalacja.

Co zmieniają prąd rozruchowy, spadki napięcia i długość kabla?

Przy uruchomieniu silnik może przez krótki czas pobierać prąd większy od znamionowego. Jego wartość zależy od konstrukcji silnika i sposobu rozruchu, dlatego nie ma sensu przypisywać jednego mnożnika wszystkim pompom 230 V lub 400 V. Częste załączanie może dodatkowo obciążać silnik i osprzęt sterujący. Dopuszczalną liczbę startów na godzinę należy odczytać w dokumentacji konkretnego urządzenia.

Przy tej samej mocy i odpowiednio porównanych parametrach silnik trójfazowy zwykle rozkłada obciążenie na trzy przewody fazowe, podczas gdy pompa jednofazowa obciąża jeden obwód fazowy. Nie oznacza to, że każdy silnik 400 V ma mały prąd rozruchowy lub że nie wymaga analizy spadków napięcia.

Istotna jest też trasa od rozdzielnicy do studni i przewód opuszczony razem z pompą. Im dłuższy obwód, tym większe znaczenie mają dobór przekroju, sposób ułożenia przewodu, obciążenie i dopuszczalny spadek napięcia. Nie należy wybierać przekroju kabla wyłącznie na podstawie głębokości studni ani kupować „uniwersalnego przedłużacza” do zanurzenia. Połączenia w miejscach narażonych na wodę wymagają elementów przeznaczonych do takich warunków.

Jeżeli po uruchomieniu pompy przygasają światła, zabezpieczenie często wyłącza obwód albo urządzenie ma trudność z rozruchem, przyczyną nie musi być zbyt słaba pompa. Zamiast wymieniać ją na 400 V bez diagnozy, poproś elektryka o pomiary i ocenę obwodu oraz układu rozruchowego. Samodzielne zwiększanie wartości zabezpieczeń bez obliczeń jest niebezpieczne.

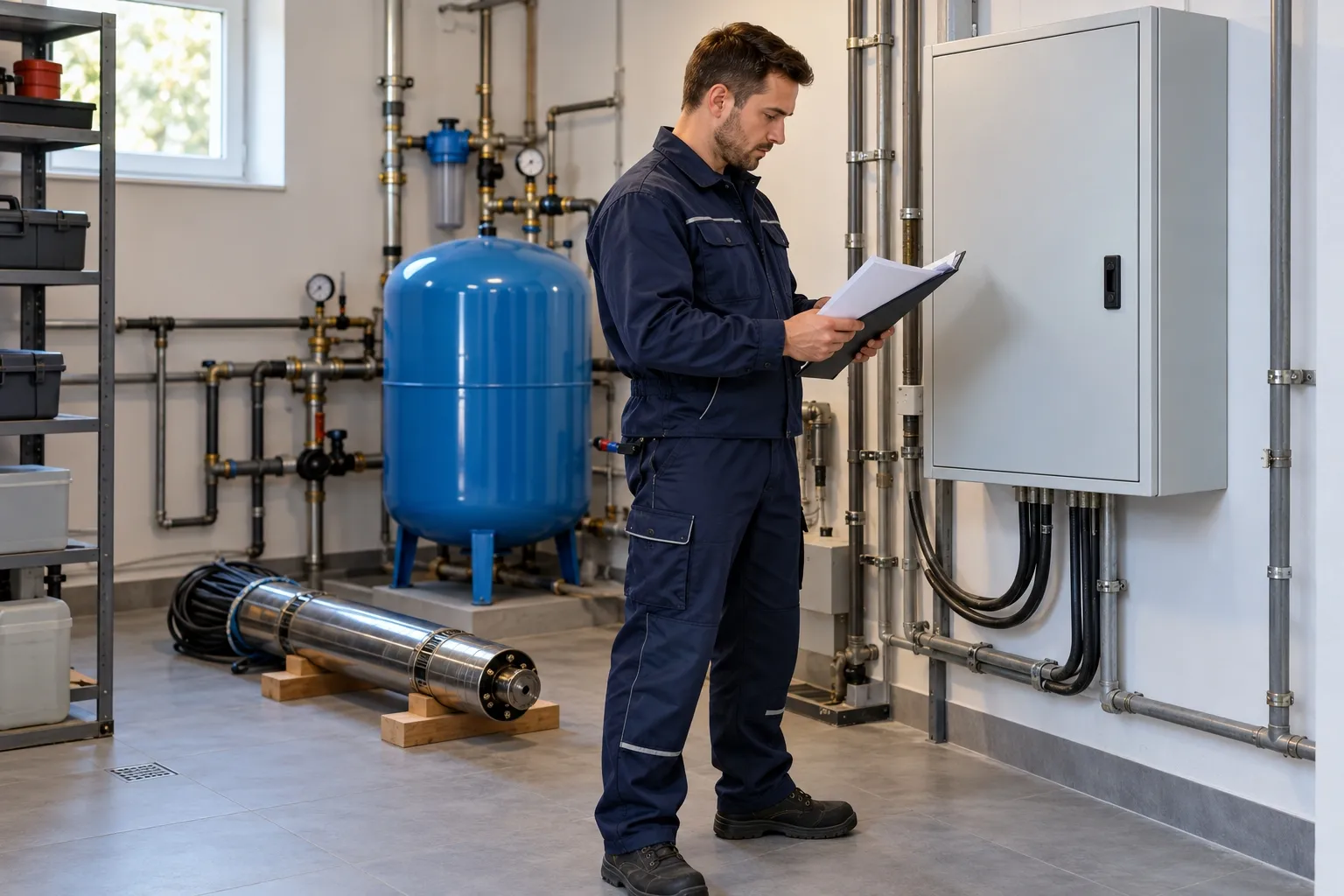

Jakich zabezpieczeń wymaga silnik 230 V i 400 V?

Oba rozwiązania wymagają ochrony dobranej do silnika, przewodów i instalacji. Trzeba odróżnić ochronę przed przeciążeniem i zwarciem, ochronę przeciwporażeniową oraz zabezpieczenia związane z warunkami pracy pompy, np. ze zbyt niskim poziomem wody. Sam presostat włączający pompę przy spadku ciśnienia nie zastępuje wszystkich tych funkcji.

Pompa jednofazowa 230 V

W zależności od modelu trzeba uwzględnić fabryczne zabezpieczenie termiczne, wymagany sterownik lub skrzynkę rozruchową, właściwy dobór ochrony silnikowej oraz zabezpieczenie instalacji elektrycznej. Nie każda jednofazowa pompa ma te same rozwiązania fabryczne. Szczególnie ważne jest sprawdzenie instrukcji i danych znamionowych, zamiast przyjmowania jednego zestawu osprzętu dla wszystkich pomp 230 V.

Pompa trójfazowa 400 V

Oprócz wymaganej ochrony silnikowej należy przeanalizować zanik fazy, niewłaściwą kolejność faz oraz nadmierną asymetrię zasilania. Nieprawidłowe warunki mogą prowadzić do przegrzewania lub pracy niezgodnej z przeznaczeniem. Zabezpieczenie i sterownik muszą obsługiwać wymagane funkcje; sam napis „sterownik pompy” nie jest potwierdzeniem ochrony przed wszystkimi zagrożeniami.

W wyjaśnieniu Grundfos dotyczącym ochrony silnika pompy głębinowej producent uzależnia ustawienia zabezpieczenia od danych znamionowych silnika. Konkretne nastawy i sposób sprawdzenia działania powinien ustalić uprawniony wykonawca na podstawie instrukcji danego zestawu, a nie z ogólnych tabel internetowych.

Zabezpieczenie przed suchobiegiem trzeba rozpatrywać niezależnie od wyboru 230/400 V. Gdy poziom wody podczas pompowania spadnie zbyt nisko, silnik może stracić właściwe chłodzenie, nawet jeśli elektryczne zabezpieczenie przeciążeniowe działa prawidłowo. Rodzaj ochrony należy dobrać do studni i funkcji rzeczywiście dostępnych w urządzeniu.

Podczas kompletowania sterowania można sprawdzić sterowniki i osprzęt do pomp wodnych, ale kompatybilność z wybranym silnikiem i jego napięciem wymaga potwierdzenia w danych producenta. Nie łącz sterownika przeznaczonego wyłącznie do 230 V z silnikiem trójfazowym 400 V.

Dlaczego przy 400 V trzeba sprawdzić kierunek obrotów?

W silniku trójfazowym kolejność faz wpływa na kierunek obrotów. Jeżeli jest niewłaściwa, część pomp może pracować, ale dostarczać mniejszy przepływ i ciśnienie, co łatwo pomylić z uszkodzeniem hydrauliki albo błędnym doborem modelu. Weryfikacja podczas uruchomienia powinna odbywać się zgodnie z dokumentacją danego urządzenia.

Producent DAB w poradniku serwisowym dla pomp IDEA wskazuje kontrolę kierunku obrotów przy niewystarczającym ciśnieniu oraz opisuje to jako zagadnienie dotyczące wersji trójfazowych. Jest to wskazówka diagnostyczna, a nie instrukcja wykonywania połączeń elektrycznych.

Kontrolę kolejności faz i ewentualne poprawki przyłączenia wykonuje osoba z odpowiednimi kwalifikacjami. Nie testuj pompy na sucho ani nie zmieniaj połączeń w zasilonej rozdzielnicy. Przy pierwszym uruchomieniu należy również skontrolować rzeczywisty przepływ, ciśnienie i prąd pracy w warunkach przewidzianych przez producenta.

Który wariant wybrać do domu, ogrodu i gospodarstwa?

Najbardziej użyteczne kryterium brzmi: czy istnieje model o odpowiednim Q/H i czy można go bezpiecznie zasilić w danym obiekcie? Zastosowanie podpowiada, jakie wymagania zbadać, ale nie przesądza automatycznie o napięciu.

W kategorii pomp głębinowych do studni znajdują się modele z różnymi wariantami zasilania. Podczas porównywania sprawdź nie tylko napięcie, ale też wykres Q/H, średnicę korpusu, wymagania montażowe i wyposażenie. Oferta może się zmieniać, dlatego konkretne dane techniczne zawsze potwierdź na karcie wybranego modelu.

Kondensator w silniku czy zewnętrzna puszka rozruchowa?

Wśród pomp jednofazowych spotyka się wersje z kondensatorem zintegrowanym z silnikiem oraz zestawy wymagające zewnętrznej skrzynki rozruchowej lub sterującej. Z punktu widzenia użytkownika różnią się między innymi liczbą i rodzajem połączeń, wymaganym osprzętem oraz dostępem do elementów podczas diagnostyki i serwisu.

Nie należy zakładać, że wszystkie pompy 230 V uruchamia się bez dodatkowej puszki ani że każdy silnik jednofazowy ma tę samą pojemność kondensatora. Trzeba sprawdzić pełne oznaczenie silnika, liczbę i funkcje żył przewodu, wymaganą skrzynkę oraz instrukcję. Nie zamieniaj samodzielnie wariantów rozruchu ani nie przerabiaj połączeń.

Temat konstrukcji z wbudowanym kondensatorem i zewnętrzną puszką rozruchową wymaga osobnego porównania serwisowego. Przy zakupie warto już teraz upewnić się, czy dostarczany produkt jest kompletnym zestawem i które elementy należy zamówić dodatkowo.

Najczęstsze mity o pompach 230 V i 400 V

Takie uproszczenia prowadzą do niepotrzebnego przewymiarowania i zakupów wymagających późniejszej zmiany sterowania. Najpierw porównuj urządzenia spełniające te same potrzeby hydrauliczne, a dopiero potem wybierz korzystniejszy sposób zasilania i obsługi.

Checklista przed zakupem i decyzja końcowa

Przygotuj poniższe informacje, zanim wybierzesz wersję napięciową. Dzięki nim można porównać konkretne pompy bez zgadywania na podstawie samego oznaczenia 230 V lub 400 V.

1. Wymagana wydajność Q i wysokość podnoszenia H w tym samym punkcie pracy.
2. Wydajność studni przy pompowaniu i poziom lustra dynamicznego.
3. Wewnętrzna średnica rury studziennej i wymagany luz na pompę z kablem.
4. Rodzaj dostępnego przyłącza: jednofazowe czy również trójfazowe.
5. Ocena dostępnej mocy i stanu obwodu przez elektryka.
6. Napięcie i częstotliwość wybranego silnika, jego prąd znamionowy oraz P₁/P₂, jeśli są podane.
7. Typ rozruchu i wymagane wyposażenie, w tym ewentualna zewnętrzna puszka.
8. Długość trasy kablowej, połączenia i wymagania dotyczące zabezpieczeń.
9. Ochrona przed suchobiegiem, przeciążeniem i niewłaściwymi warunkami zasilania.
10. Dostęp do dokumentacji, części i serwisu wybranego wariantu.

Wniosek: 230 V często będzie praktycznym wyborem do domu i działki, jeżeli wybrana pompa osiąga potrzebne Q/H i obwód spełnia wymagania. 400 V warto rozważyć przy odpowiednim przyłączu, innych potrzebach obciążeniowych albo gdy to właśnie wariant trójfazowy najlepiej pasuje do instalacji. Ostateczny dobór obejmuje razem pompę, studnię, przewód, sterowanie i zabezpieczenia. Przy zmianie napięcia dotychczasowego urządzenia nie zakładaj, że istniejący osprzęt będzie pasował bez weryfikacji.
