Pompa głębinowa do studni z piaskiem: co oznacza konstrukcja antypaskowa

Pompa głębinowa do wody z piaskiem powinna mieć dopuszczalną zawartość zanieczyszczeń określoną w dokumentacji producenta. Określenie „antypiaskowa” oznacza konstrukcję przystosowaną do pracy z pewną domieszką piasku, ale nie daje odporności na dowolne zapiaszczenie. Pływające wirniki i odpowiednie materiały mogą zwiększać tolerancję urządzenia, jednak nie zastąpią prawidłowo wykonanej i przygotowanej studni. Przed zakupem trzeba ustalić, ile piasku trafia do wody, kiedy się pojawia i czy pompa pracuje w warunkach odpowiednich dla ujęcia.

Spis treści:

• Co oznacza pompa antypiaskowa i jak działają pływające wirniki?
• Ile piasku może tłoczyć pompa głębinowa?
• Piasek, muł i objawy problemów z wodą
• Kiedy problemem jest studnia, a nie wybór pompy?
• Co sprawdzić przed zakupem lub wymianą pompy?
• Czy filtr za pompą chroni ją przed piaskiem?
• Jak wybrać pompę do potwierdzonych warunków?

Co oznacza pompa antypiaskowa i jak działają pływające wirniki?

Pompa określana jako antypiaskowa ma rozwiązania konstrukcyjne zwiększające tolerancję na piasek w tłoczonej wodzie. Nie należy jednak traktować tego słowa jak wspólnej klasy odporności. Dwie pompy z podobnym opisem mogą mieć inne dopuszczalne stężenie zanieczyszczeń, materiały części roboczych i wymagania dotyczące eksploatacji.

Jednym z takich rozwiązań są wirniki pływające. Mają przewidzianą konstrukcyjnie możliwość niewielkiego przesuwu wzdłuż osi wału, w obrębie stopni hydraulicznych. Tę zasadę opisuje między innymi producent pomp Davey. „Pływający” nie oznacza tutaj pływaka sterującego ani unoszenia się pompy w studni.

O zachowaniu urządzenia decyduje również geometria części hydraulicznej oraz dobór materiałów wirników, elementów prowadzących wodę i łożysk. Dlatego sam napis „wirniki pływające” nie wystarcza do oceny, czy model nadaje się do konkretnego ujęcia.

Trzeba też rozróżnić zwiększoną odporność na zakleszczanie od odporności na ścieranie. Ziarna przemieszczające się przez pompę nadal mogą zużywać jej elementy. Konstrukcja antypiaskowa nie filtruje wody i nie usuwa przyczyny napływu piasku do studni.

Ile piasku może tłoczyć pompa głębinowa?

Obowiązuje limit przypisany do konkretnego modelu lub wskazanego przez producenta typoszeregu. Nie ma jednej wartości właściwej dla wszystkich pomp głębinowych ani wszystkich konstrukcji antypiaskowych. Przykłady z dokumentacji pokazują, dlaczego warto sprawdzać pełne oznaczenie urządzenia.

Dane można sprawdzić na stronie Franklin Electric VS4 oraz w karcie katalogowej Pedrollo 4SR. Zestawienie ilustruje różnice limitów; nie jest rankingiem trwałości ani rekomendacją tych pomp do każdej studni.

Jak czytać g/m³, mg/l i procenty?

1 g/m³ odpowiada 1 mg/l. Przykładowo 150 g/m³ to 150 mg/l, czyli 0,15 g piasku w litrze wody. Masa osadu i objętość warstwy piasku widocznej na dnie naczynia nie są tym samym.

Jeżeli opis podaje zawartość piasku w procentach, sprawdź, czy producent określa udział masowy, objętościowy i warunki jego wyznaczania. Bez tego nie przeliczaj deklaracji na g/m³. Przykładowo 500 g/m³ to 0,5 g/l; zapis ten nie jest równoważny deklaracji „5% piasku”.

Osobno sprawdza się wielkość i rodzaj cząstek. Limit stężenia nie oznacza, że pompa może przepuszczać dowolnie duże ziarna, żwir lub włókna. Jeżeli dokumentacja nie wyjaśnia warunków istotnych dla Twojej studni, poproś producenta o potwierdzenie doboru na podstawie wyników badania wody i parametrów pracy.

Piasek, muł i objawy problemów z wodą

Niewielka domieszka ziaren piasku, silne zapiaszczenie i drobna zawiesina wymagają osobnej oceny. Potoczne określenie „muł” nie opisuje dokładnie składu zanieczyszczeń. Mętna woda może zawierać bardzo drobne cząstki, a sam kolor nie pozwala stwierdzić, co trafia do pompy.

Przejrzyste naczynie pomaga zauważyć osad i porównać wygląd próbek. Nie pozwala jednak wiarygodnie określić stężenia piasku w g/m³ ani jego składu. Próbka pobrana za domowym filtrem nie pokazuje też pełnych warunków, w których pracuje pompa.

Do sprawdzenia ujęcia powinny skłonić przede wszystkim:

• powtarzające się ziarna i osad w wodzie pobieranej ze studni;
• wyraźny wzrost ilości zanieczyszczeń względem wcześniejszej pracy instalacji;
• pojawianie się osadu przy większym poborze lub po zmianie pompy;
• spadek uzyskiwanego przepływu albo ciśnienia połączony z obecnością piasku;
• częste zapychanie elementów instalacji zatrzymujących zanieczyszczenia.

Objawy te nie dowodzą jeszcze uszkodzenia pompy przez piasek. Spadek ciśnienia może mieć również inne przyczyny. W diagnostyce trzeba zestawić stan pompy, parametry ujęcia i zmiany jakości wody, zamiast wymieniać urządzenie wyłącznie na podstawie osadu w szklance.

Kiedy problemem jest studnia, a nie wybór pompy?

Stały dopływ znacznej ilości piasku może wynikać z niewłaściwego przygotowania nowej studni, problemów z filtrem studziennym lub obsypką, uszkodzenia elementów ujęcia albo zbyt intensywnego pompowania. Zależności między nadmiernym poborem, przemieszczaniem drobnych cząstek i pogorszeniem pracy ujęcia opisuje między innymi poradnik utrzymania studni Agriculture and Agri-Food Canada.

Poniższa tabela porządkuje kolejność sprawdzeń. Jest pomocą decyzyjną, a nie rozpoznaniem usterki na odległość.

Przed zakupem kolejnego urządzenia ustal ze studniarzem, czy potrzebne są pomiary, inspekcja lub prace przy ujęciu. Nowa pompa będzie korzystać z tej samej studni, więc nierozpoznana przyczyna może nadal obciążać jej części robocze.

Co sprawdzić przed zakupem lub wymianą pompy?

Zacznij od zebrania danych o wodzie i dotychczasowej eksploatacji. Ułatwi to rozmowę z wykonawcą studni oraz porównanie warunków z dokumentacją pompy.

1. Opisz, kiedy pojawia się piasek. Zanotuj, czy problem występuje od pierwszego uruchomienia, po postoju, podczas dłuższego poboru czy dopiero po wymianie urządzenia. Zapisz oznaczenie obecnej pompy i ostatnie zmiany w instalacji.
2. Ustal warunki pobrania próbki. Ze studniarzem lub laboratorium uzgodnij badanie zanieczyszczeń stałych i sposób pobrania wody przed filtracją. Zapytaj, czy wynik opisuje właśnie piasek i jego ilość, czy szerszą grupę zawiesin. Potrzebujesz danych porównywalnych z deklaracją producenta.

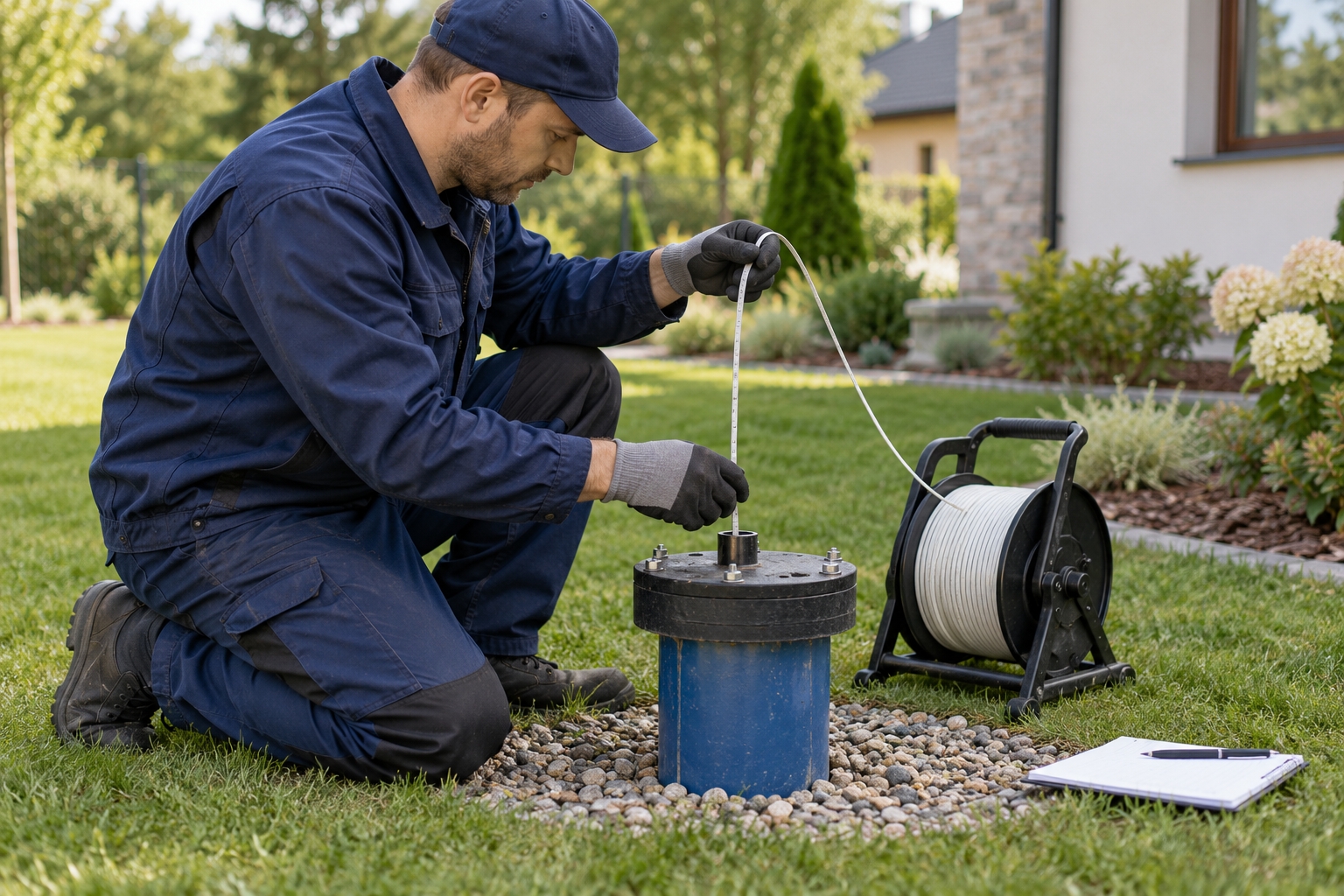

3. Sprawdź dokumentację i parametry ujęcia. Przygotuj informacje o jego konstrukcji, głębokości, filtrze studziennym, położeniu pompy i wydajności. Przy pompowaniu trzeba znać także dynamiczny poziom lustra, czyli poziom wody w czasie poboru, dla wskazanego przepływu.
4. Zweryfikuj przygotowanie studni i montaż. W nowym ujęciu potwierdź wykonanie oczyszczenia przez firmę studniarską. Położenie pompy powinno uwzględniać osad, filtr studzienny, wymagane zanurzenie i chłodzenie silnika. Nie ma jednej odległości od dna odpowiedniej dla każdej konstrukcji.

Instrukcja pomp głębinowych IBO zwraca uwagę zarówno na oczyszczenie nowej studni, jak i ryzyko zasysania piasku przy nieprawidłowym położeniu urządzenia. Zawiera też zastrzeżenie, że zapiaszczona woda skraca trwałość pomp o podwyższonej odporności.

Nie zakładaj, że nowa pompa docelowa powinna „wypompować cały piasek”. W materiale Grundfos o przygotowaniu studni do eksploatacji wyjaśniono, że pompa używana podczas jej oczyszczania jest narażona na szybkie zużycie. Metodę i sprzęt do takich prac powinien dobrać wykonawca.

Dokumentację i historię pracy możesz zebrać samodzielnie. Wyciąganie pompy, zmiany jej zawieszenia i ingerencję w zasilanie powierz odpowiednim fachowcom. Jeśli urządzenie nie tłoczy wody lub wyłączają je zabezpieczenia, nie ponawiaj wielokrotnie rozruchów bez ustalenia przyczyny.

Czy filtr za pompą chroni ją przed piaskiem?

Filtr zamontowany za pompą nie chroni jej wirników przed piaskiem pobieranym ze studni. Wynika to z kolejności przepływu: woda przechodzi najpierw przez pompę, a dopiero później przez filtr na powierzchni. Zatrzymanie osadu w instalacji nie cofa jego wcześniejszego kontaktu z hydrauliką urządzenia.

W rozmowie o ochronie przed piaskiem rozróżniaj trzy elementy:

• Filtr studzienny i obsypka są częścią ujęcia i ograniczają napływ materiału z warstwy wodonośnej.
• Sito wlotowe pompy nie powinno być utożsamiane z dokładnym filtrem do usuwania drobnego piasku.

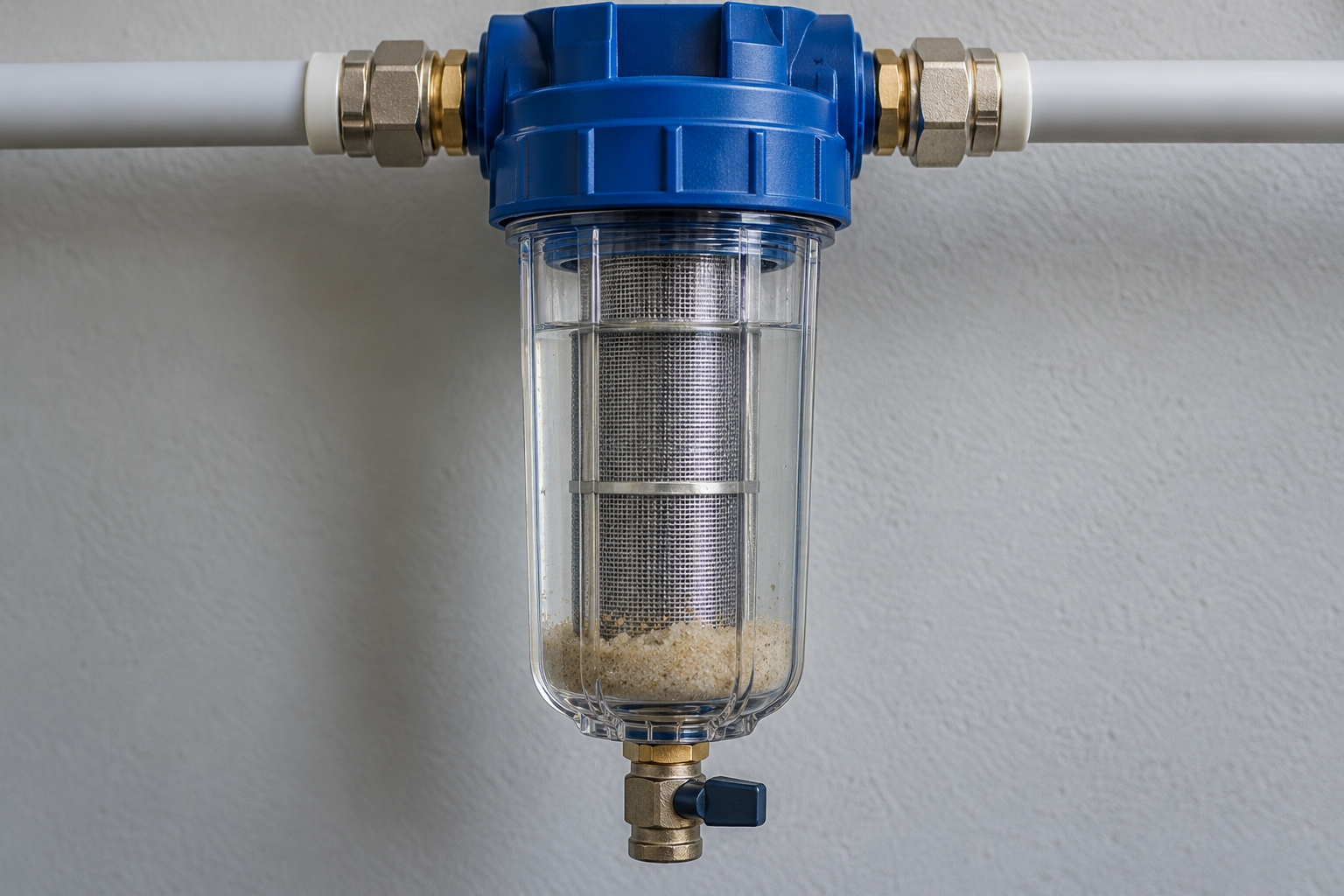

• Filtr mechaniczny za pompą zatrzymuje określone zanieczyszczenia przed dalszymi elementami instalacji, zależnie od swojej konstrukcji i dokładności filtracji.

Filtracja na powierzchni może więc być potrzebna, ale rozwiązuje inne zadanie niż ograniczenie napływu piasku do pompy. Nie zastępuje diagnostyki studni ani doboru urządzenia do jakości tłoczonej wody. Przezroczysta woda po filtracji również nie jest sama w sobie potwierdzeniem jej przydatności do picia.

Jak wybrać pompę do potwierdzonych warunków?

Po ocenie ujęcia porównaj wymagania studni z dokumentacją konkretnych urządzeń. Pomocna jest krótka checklista:

• Pełne oznaczenie modelu i dokumentacja właściwa dla jego wariantu.
• Dopuszczalna zawartość piasku, jednostka oraz wymagania dotyczące innych zanieczyszczeń.
• Zgodność warunków w studni z ograniczeniami producenta, także podczas normalnego poboru.
• Wymagany przepływ Q i wysokość podnoszenia H odczytane wspólnie z charakterystyki pompy.
• Średnica urządzenia, warunki montażu i chłodzenia oraz odpowiednie zasilanie i zabezpieczenia.

Tolerancja piasku jest jednym z kryteriów wyboru. Pozostałe zależności wyjaśnia poradnik przedstawiający dobór pompy do wszystkich parametrów studni. Moc silnika ani najwyższy limit zanieczyszczeń nie zastępują sprawdzenia właściwego punktu pracy.

Gdy znasz już warunki ujęcia, porównaj pompy głębinowe do studni i sprawdź dokumentację wybranych modeli. Jeżeli piasku jest dużo, jego ilość rośnie lub nie znasz przyczyny zanieczyszczeń, najpierw wyjaśnij problem ze studnią. Dopiero wtedy można ocenić, czy konstrukcja o podwyższonej tolerancji będzie odpowiednim wyborem.
