Jaka wysokość podnoszenia pompy głębinowej? Jak policzyć wymagane H

Wymagana wysokość podnoszenia pompy głębinowej to suma różnicy poziomów między lustrem wody podczas pompowania a odbiornikiem, wysokości odpowiadającej potrzebnemu ciśnieniu oraz strat w rurach i armaturze. Oblicza się ją dla określonego przepływu Q. Sama głębokość studni ani katalogowe Hmax nie wystarczą do wyboru urządzenia: pompa musi zapewnić potrzebną ilość wody przy obliczonym H.

Spis treści:

• Głębokość studni a wysokość podnoszenia
• Wzór na wymaganą wysokość podnoszenia
• Jak uwzględnić ciśnienie w punkcie poboru?
• Straty w rurach i armaturze
• Trzy przykłady: dom, dom z ogrodem i działka
• Jaki zapas wysokości podnoszenia przyjąć?
• Jak sprawdzić wynik na charakterystyce Q/H?
• Co przygotować przed wyborem pompy?

Dlaczego wysokość podnoszenia pompy głębinowej nie jest głębokością studni?

Do obliczenia wysokości geometrycznej potrzebujesz poziomu wody podczas poboru, a nie odległości od powierzchni terenu do dna odwiertu. Trzeba rozróżnić cztery informacje:

• Głębokość studni określa położenie dna i pomaga ocenić warunki montażowe.
• Lustro statyczne to poziom wody przy braku pompowania, po ustabilizowaniu zwierciadła.
• Lustro dynamiczne to poziom wody podczas pompowania przy określonym przepływie.
• Głębokość zawieszenia pompy opisuje miejsce montażu urządzenia. Nie zastępuje poziomu dynamicznego w obliczeniu wysokości geometrycznej.

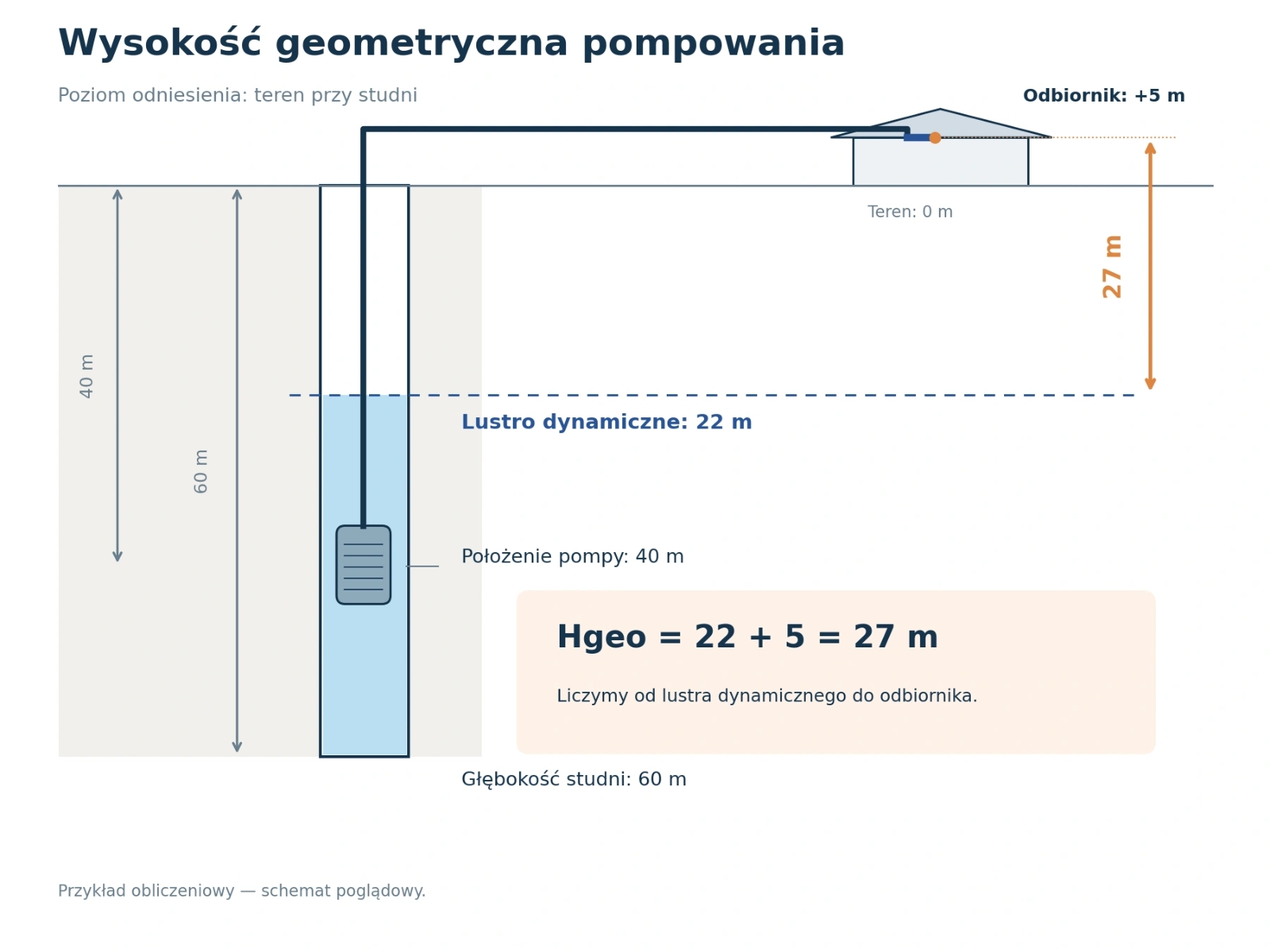

Przykładowo odwiert może mieć 60 m, pompa znajdować się 40 m poniżej terenu, a lustro dynamiczne na głębokości 22 m. Jeżeli odbiornik jest 5 m powyżej terenu przy studni, wysokość geometryczna wynosi 22 + 5 = 27 m.

Nie doliczasz do niej osobno zanurzenia pompy poniżej lustra. Woda na wlocie zanurzonego urządzenia już znajduje się pod ciśnieniem wynikającym z tego zanurzenia. Uwzględniasz natomiast opory całej rury tłocznej, także odcinka znajdującego się pod wodą.

Sprawdź, przy jakim przepływie zmierzono lustro dynamiczne

Informacja „lustro dynamiczne 22 m” jest niepełna bez warunków próby pompowania. Przy większym poborze poziom może obniżyć się bardziej. Jeżeli badanie wykonano przy 1 m³/h, nie zakładaj automatycznie, że ten sam poziom utrzyma się przy 3 m³/h.

W dokumentacji ujęcia szukaj przepływu, czasu próby i informacji o stabilizacji poziomu. Gdy zwierciadło nadal opada, pojedynczy odczyt nie potwierdza stabilnych warunków eksploatacji. Uwzględnij również udokumentowane sezonowe obniżenie poziomu wody.

Zasady dotyczące średnicy urządzenia, wydajności studni i pozostałych kryteriów opisuje pełny poradnik doboru pompy głębinowej. Tutaj skupiamy się na obliczeniu wymaganego H.

Wzór na wymaganą wysokość podnoszenia pompy głębinowej

Dla typowego poboru zimnej wody ze studni, której lustro znajduje się pod ciśnieniem atmosferycznym, do wstępnego obliczenia można zastosować:

H wymagane ≈ H_geo + 10,2 × p + h_lin + h_miej

• H wymagane: potrzebna wysokość podnoszenia w metrach słupa wody.
• H_geo: różnica wysokości między dynamicznym lustrem wody a rozpatrywanym punktem odbioru, w metrach.
• p: wymagane ciśnienie w tym punkcie podczas przepływu, w barach względem atmosfery.
• h_lin: straty liniowe w przewodach przy przyjętym przepływie, przeliczone na metry słupa wody.
• h_miej: straty w armaturze, filtrach i innych elementach na tej samej drodze przepływu, również w metrach słupa wody.

Wszystkie składniki dodawane do H muszą mieć tę samą jednostkę. Nie można bez przeliczenia dodawać metrów do barów.

Jeżeli poziom dynamiczny podano jako głębokość poniżej terenu przy studni, a odbiornik znajduje się powyżej tego terenu, obie odległości dodajesz. Gdy dom stoi niżej niż studnia, różnica wysokości terenu odpowiednio zmniejsza H_geo. Wspólnym punktem odniesienia powinien być poziom terenu przy studni, nie osobno teren przy budynku.

Jest to wzór uproszczony. Pełny bilans energii obejmuje także człon związany z prędkością wody. Przy dokładnym projektowaniu, nietypowych warunkach lub dużych prędkościach przepływu trzeba sprawdzić jego znaczenie. Składowe całkowitej wysokości podnoszenia omawia materiał szkoleniowy Grundfos o doborze pomp.

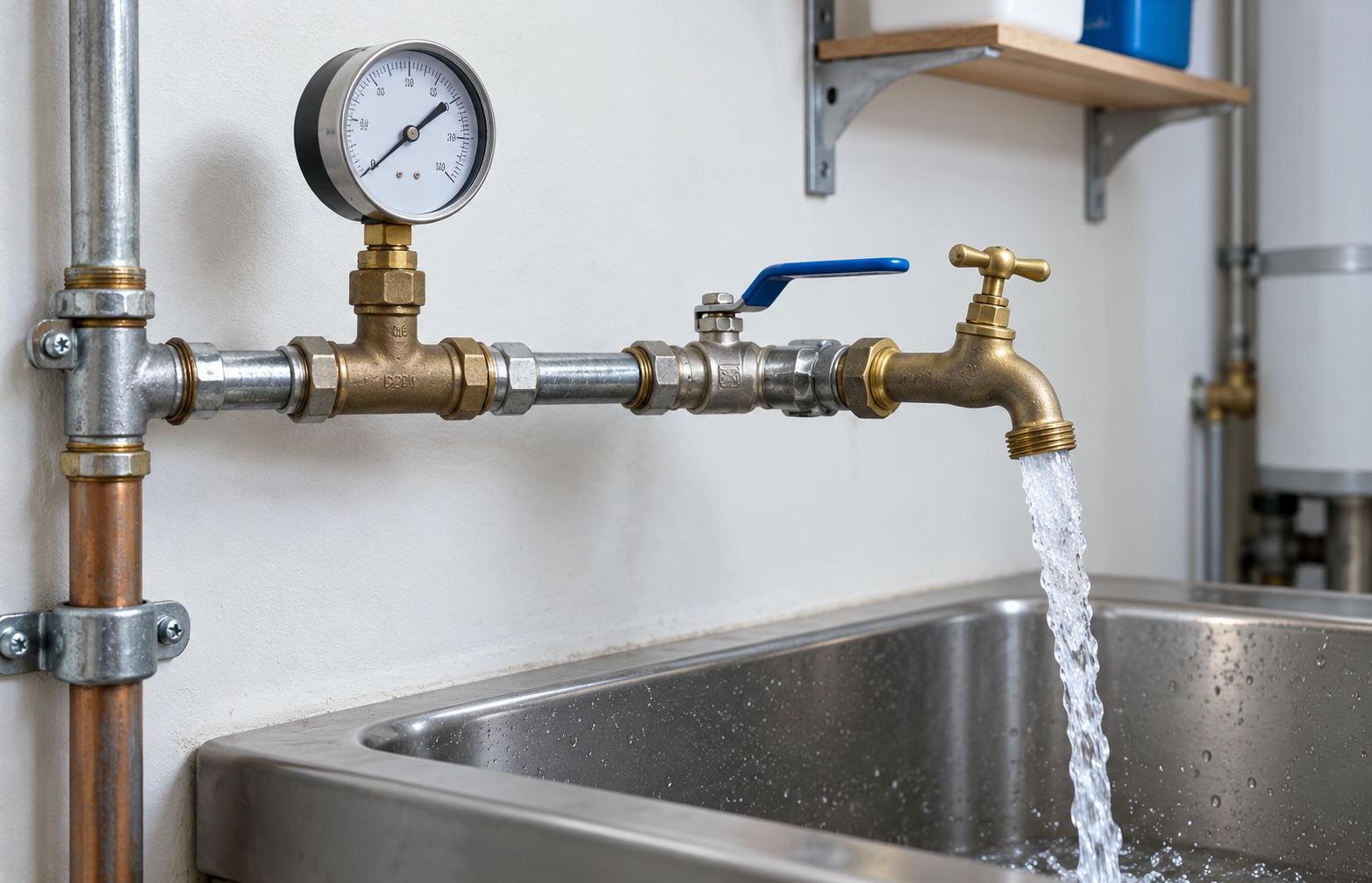

Jak uwzględnić ciśnienie w punkcie poboru?

Dla wody można przyjąć orientacyjnie, że 1 bar odpowiada około 10 m słupa wody. W poniższych przykładach stosujemy dokładniejsze przybliżenie 10,2 m na 1 bar. Oznacza to, że wymagane 2,5 bar dodaje do obliczenia około 25,5 m, a 3 bar około 30,6 m.

Potrzebne ciśnienie ustal na podstawie wymagań odbiornika i sposobu korzystania z instalacji. Zraszacz, bateria prysznicowa i urządzenie uzdatniające mogą mieć różne wymagania. Przyjmowana wartość powinna dotyczyć ciśnienia podczas przepływu, a nie tylko odczytu manometru przy zamkniętych kranach.

Najwyższy odbiornik jest dobrym punktem wyjścia, ale nie zawsze stanowi najbardziej wymagającą gałąź instalacji. Niżej położony zraszacz może potrzebować większego ciśnienia i mieć dłuższy, bardziej oporowy przewód. Dlatego porównaj istotne drogi przepływu i wybierz warunek wymagający największego H.

Ciśnienie przy hydroforze a ciśnienie przy kranie

Jeżeli liczysz H do kranu na piętrze, uwzględnij jego wysokość, wymagane ciśnienie oraz opory całej drogi od pompy do kranu. Nie dodawaj następnie nastawy ciśnienia przy zbiorniku jako kolejnej niezależnej składowej. Byłoby to podwójne uwzględnienie części tego samego wymagania.

Możesz też wykonać bilans do zbiornika, a osobno sprawdzić, czy ciśnienie w tym miejscu wystarcza do pokonania wysokości i oporów od zbiornika do odbiornika. Oba sposoby powinny opisywać tę samą instalację i te same warunki poboru.

W układzie z wyłącznikiem ciśnieniowym potrzebna jest dodatkowa kontrola: pompa musi osiągać ciśnienie wyłączenia podczas dopełniania zbiornika, również przy niekorzystnym poziomie wody. Jednocześnie ciśnienie możliwe w instalacji musi mieścić się w dopuszczalnych parametrach rur, zbiornika i armatury. Zmiany nastaw wymagają sprawdzenia całego układu przez instalatora.

Jak policzyć straty w rurach i armaturze?

Straty hydrauliczne zależą od przepływu, długości przewodów, ich średnicy wewnętrznej i właściwości powierzchni oraz od zamontowanych elementów. Nie istnieje uniwersalny przelicznik „10 m rury poziomej = 1 m wysokości podnoszenia”.

Pozioma rura nie zwiększa wysokości geometrycznej, ale powoduje opory przepływu. Rura pionowa również powoduje opory, niezależnie od tego, że w bilansie uwzględniasz już różnicę poziomów.

1. Podziel drogę od pompy do odbiornika na odcinki o jednakowej średnicy i przepływie.
2. Ustal długość każdego odcinka, także rury biegnącej wewnątrz studni.
3. Sprawdź średnicę wewnętrzną. W oznaczeniu rury PE wymiar zewnętrzny nie jest średnicą dostępną dla przepływu.
4. Oblicz straty liniowe z odpowiedniego wzoru, tabel producenta lub kalkulatora uwzględniającego parametry przewodu.
5. Dodaj opory zaworów zwrotnych, kolan, złączek, filtrów i pozostałych urządzeń z ich danych technicznych.

W przewodzie wspólnym dla domu i ogrodu płynie suma poborów. Po rozgałęzieniu każda gałąź przenosi własny przepływ. Liczenie wszystkich odcinków z jednym Q może więc zniekształcić wynik.

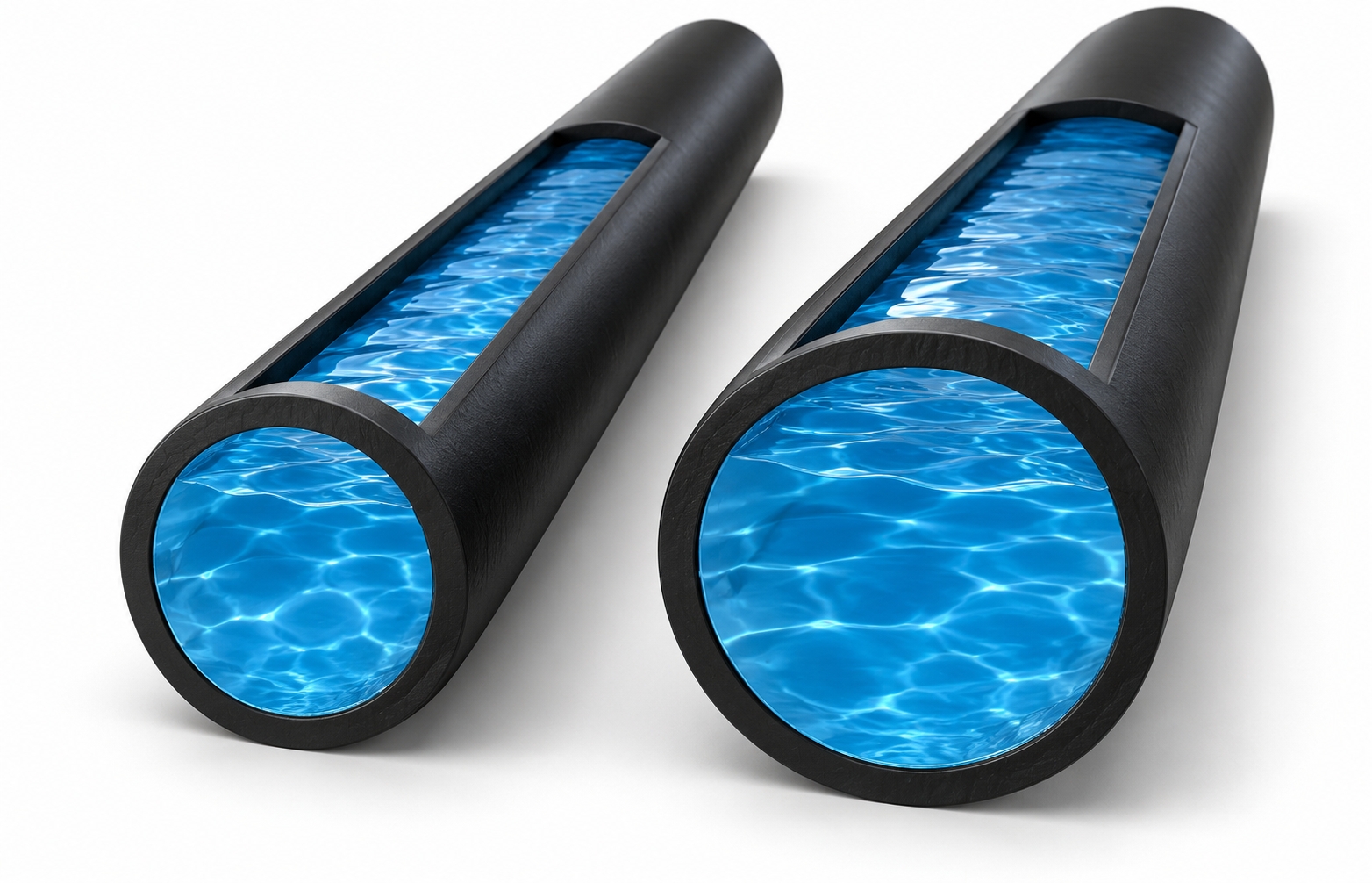

Przykład: ta sama długość, różne średnice

Aby pokazać wpływ średnicy, przyjmijmy przepływ 2 m³/h, długość prostego przewodu 100 m i założony współczynnik tarcia Darcy’ego λ = 0,025. Obliczenie według zależności h_lin = λ × (L/d) × v²/(2g) daje:

To porównanie przy przyjętych założeniach, nie tabela doborowa konkretnych rur. W rzeczywistym obliczeniu współczynnik tarcia ustala się dla danego przewodu i warunków przepływu. L oznacza długość w metrach, d średnicę wewnętrzną w metrach, v prędkość w m/s, a g przyjęto jako 9,81 m/s². Metodę i znaczenie tych parametrów wyjaśnia dokumentacja KSB dotycząca strat hydraulicznych.

Przy filtrach sprawdzaj spadek ciśnienia przy wymaganym przepływie oraz warunki dopuszczalnego zabrudzenia. Wynik dla czystego wkładu nie opisuje całego okresu eksploatacji. Jeżeli urządzenie uzdatniające wymaga płukania, ten tryb może stanowić osobny scenariusz do sprawdzenia.

Trzy przykłady obliczenia wymaganej wysokości podnoszenia

Poniższe dane są założeniami do przykładów, a nie wynikami pomiarów rzeczywistych instalacji. Wartości strat liniowych i miejscowych przyjęto jako dane wejściowe dla opisanych przepływów. W swojej instalacji trzeba je obliczyć lub ustalić z dokumentacji elementów.

Przykład 1: zasilanie domu jednorodzinnego

Przyjmujemy następujące warunki:

• Wymagany przepływ: 1,8 m³/h, czyli 30 l/min.
• Lustro dynamiczne przy tym poborze: 22 m poniżej terenu przy studni.
• Rozpatrywany odbiornik: 5 m powyżej tego poziomu terenu.
• Wymagane ciśnienie przy odbiorniku: 2,5 bar.
• Straty na całej drodze: 5 m liniowych i 2 m w armaturze oraz urządzeniach.

Wysokość geometryczna wynosi 22 + 5 = 27 m. Po przeliczeniu ciśnienia otrzymujemy:

H ≈ 27 + 25,5 + 5 + 2 = 59,5 m.

Wstępny warunek doboru to zatem 1,8 m³/h przy około 60 m wysokości podnoszenia. Pompa z samym oznaczeniem Hmax = 60 m nie potwierdza spełnienia tego wymagania.

Przykład 2: jednoczesne zasilanie domu i ogrodu

Załóżmy łączny pobór 3 m³/h: dom potrzebuje 1,2 m³/h, a aktywna sekcja ogrodu 1,8 m³/h. Przy tym łącznym poborze lustro dynamiczne znajduje się 28 m poniżej terenu przy studni.

Sprawdzamy osobno drogę do odbiornika w domu oraz do zraszacza. Przyjęte straty obejmują odcinek wspólny z przepływem 3 m³/h i odpowiednią gałąź z jej własnym przepływem.

W tym przykładzie bardziej wymagający jest niżej położony zraszacz. Wstępnie szukamy charakterystyki zapewniającej łączny przepływ 3 m³/h przy około 73 m. Następnie trzeba potwierdzić podział przepływu i ciśnienia w obu gałęziach oraz możliwości studni.

Jeśli ogród będzie podlewany wyłącznie wtedy, gdy dom nie pobiera wody, powstaje inny scenariusz. Nie należy przenosić do niego bez zmian przepływu, poziomu dynamicznego i strat z pracy jednoczesnej.

Przykład 3: punkt poboru na działce

Przyjmujemy przepływ 1,2 m³/h, czyli 20 l/min, lustro dynamiczne 12 m poniżej terenu i punkt poboru 1 m powyżej terenu przy studni. Wymagane ciśnienie w tym punkcie wynosi 2 bar. Założone straty na całej drodze to 3 m liniowych oraz 1 m miejscowych.

H ≈ 12 + 1 + 20,4 + 3 + 1 = 37,4 m.

Warunek do sprawdzenia na wykresie to 1,2 m³/h przy około 38 m. Jeżeli wymagane 2 bar ma być dostępne na końcu węża, jego opory muszą już znajdować się w przyjętych stratach. Jeżeli ciśnienie określono przy kranie przed wężem, warunki na końcu węża trzeba sprawdzić osobno.

Jaki zapas wysokości podnoszenia przyjąć?

Zapas powinien odpowiadać konkretnym zmianom warunków. Nie zastępuje brakującego pomiaru poziomu wody ani obliczenia oporów instalacji.

• Jeżeli udokumentowane sezonowe obniżenie lustra wynosi dodatkowo 4 m, sprawdź scenariusz z H większym o 4 m.
• Jeżeli filtr ma pracować do określonego dopuszczalnego spadku ciśnienia, uwzględnij ten stan zamiast wyłącznie czystego wkładu.
• Jeżeli planujesz kolejny odbiornik, przelicz przepływ, straty i zachowanie studni przy nowym poborze.

Dla pierwszego przykładu dodatkowe obniżenie lustra o 4 m zwiększyłoby wymaganie z 59,5 do 63,5 m, przy założeniu niezmienionego przepływu i pozostałych składników. To uzasadniona rezerwa wynikająca z warunków ujęcia.

Dobór dokładnie na granicy możliwości pompy może nie zapewnić wymaganych parametrów przy pogorszeniu warunków. Z kolei duży, przypadkowy zapas może wymusić ograniczanie nadmiernego ciśnienia lub przepływu i przesunąć pracę poza korzystny zakres urządzenia. Rezerwę oceniaj na krzywej Q/H przy potrzebnym Q, nie jako procent dopisany wyłącznie do Hmax.

Jak sprawdzić obliczone H na charakterystyce Q/H?

Charakterystyka Q/H pokazuje wysokość podnoszenia osiąganą przez konkretną pompę przy różnych przepływach. Q zwykle znajduje się na osi poziomej, a H na pionowej.

1. Otwórz wykres właściwego modelu i wariantu, dla odpowiednich warunków zasilania lub prędkości pracy.
2. Sprawdź jednostki przepływu. Przykładowo 30 l/min odpowiada 1,8 m³/h.
3. Znajdź wymagany Q na osi poziomej i odczytaj H na krzywej pompy.
4. Porównaj odczyt z wymaganym H, uwzględniając uzasadnione niekorzystne warunki.
5. Sprawdź zalecany przez producenta zakres pracy oraz sposób regulacji instalacji.

Jeżeli dla przykładowego wymagania 1,8 m³/h i 59,5 m rozpatrywana charakterystyka dawałaby przy tym przepływie jedynie 48 m, pompa nie spełniłaby warunku. Odczyt 64 m pozwalałby przejść do dalszej oceny instalacji, ale sam nie oznacza, że rzeczywisty przepływ wyniesie dokładnie 1,8 m³/h. Są to przykładowe odczyty, nie dane konkretnych produktów.

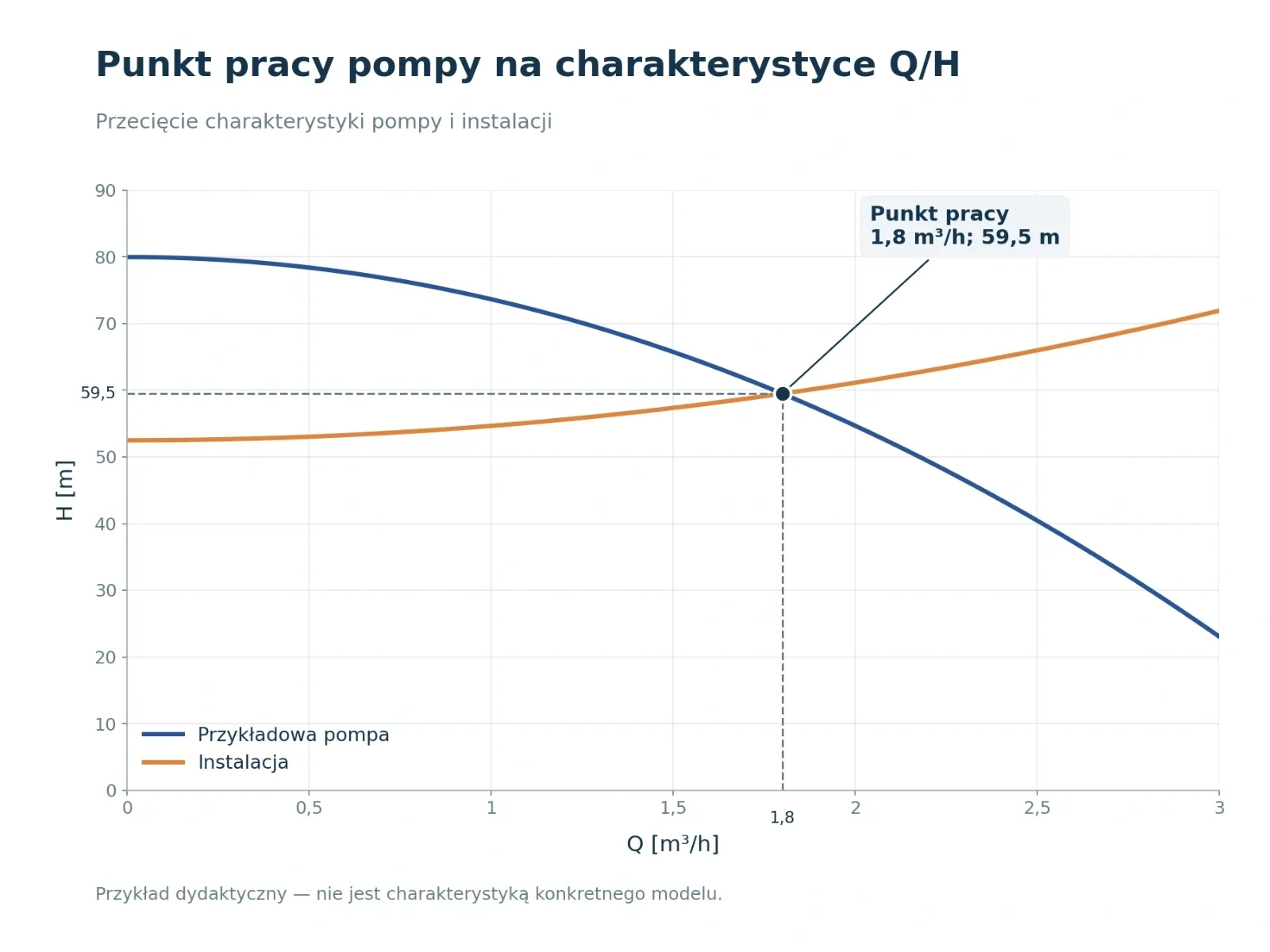

Rzeczywisty punkt pracy wynika z przecięcia charakterystyki pompy z charakterystyką instalacji przy danym stanie układu. Zmieniają go między innymi otwarcie odbiorników, poziom wody, opory i sterowanie. Tę zależność opisuje charakterystyka instalacji w dokumentacji KSB.

Dlaczego Hmax nie wystarcza do doboru?

Maksymalna katalogowa wysokość podnoszenia w typowych charakterystykach pomp odśrodkowych przypada przy przepływie zerowym lub bardzo małym. Nie opisuje wysokości dostępnej przy normalnym poborze. Znaczenie oznaczenia sprawdzaj w dokumentacji producenta.

Podobnie Qmax i Hmax nie są zwykle osiągane jednocześnie. Zapis „wydajność maksymalna 100 l/min, podnoszenie maksymalne 80 m” nie oznacza dostarczania 100 l/min przy 80 m. Do sprawdzenia wymaganej pary Q i H potrzebujesz krzywej albo tabeli parametrów pracy.

Co przygotować przed wyborem pompy?

Wynik obliczenia powinien mieć postać pary, na przykład „potrzebuję 1,8 m³/h przy H około 64 m w przyjętych niekorzystnych warunkach”. Aby można było go sprawdzić, zbierz:

• Poziom dynamiczny wraz z przepływem i warunkami próby pompowania.
• Informacje o sezonowych zmianach poziomu wody i wydajności ujęcia.
• Wysokości odbiorników względem wspólnego punktu odniesienia.
• Wymagane ciśnienie i przepływ najważniejszych odbiorników.
• Długości, średnice wewnętrzne oraz układ przewodów i rozgałęzień.
• Dane o oporach armatury, filtrów i urządzeń uzdatniających.
• Scenariusze jednoczesnego poboru oraz sposób sterowania pompą.

Z tak przygotowanymi danymi porównaj pompy do studni o różnych charakterystykach Q/H. W dokumentacji rozpatrywanego modelu sprawdź wymagany punkt pracy, dopuszczalny zakres eksploatacji i warunki montażu. Jeżeli karta podaje wyłącznie wartości maksymalne, przed zakupem potrzebna jest pełna charakterystyka pompy.
