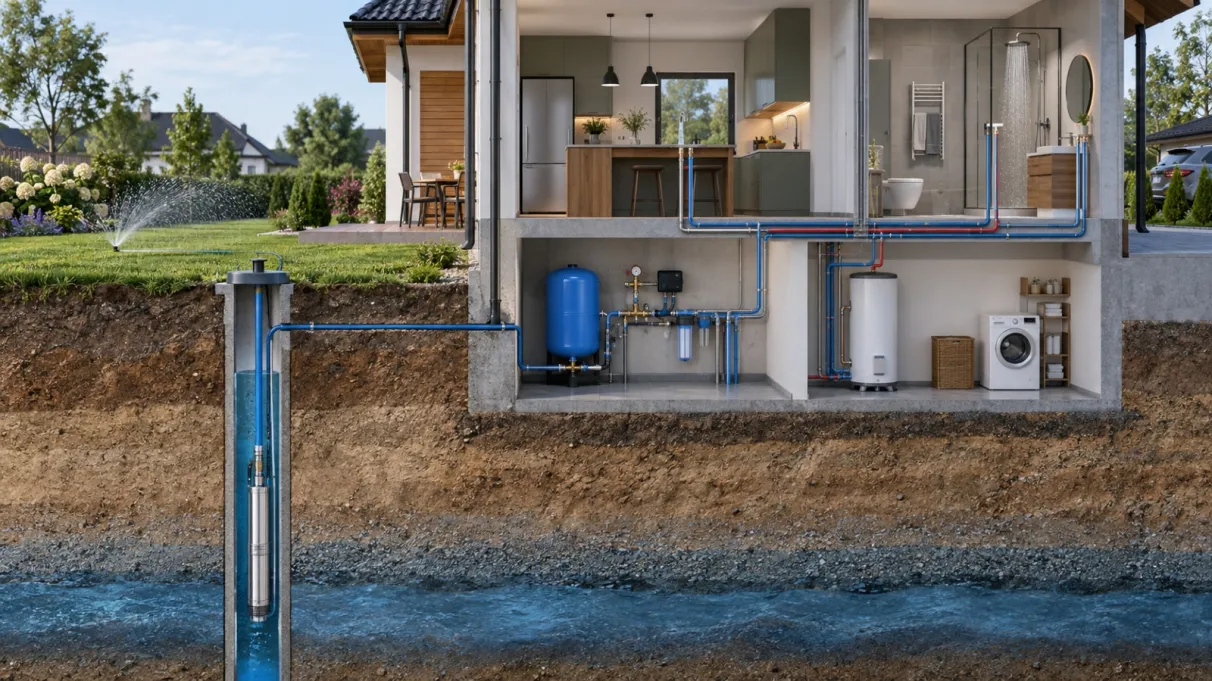

Jaka wydajność pompy głębinowej do domu i studni? Jak dobrać przepływ Q
Wydajności pompy głębinowej nie dobiera się do samej liczby domowników ani na podstawie największej wartości Qmax z katalogu. Najpierw określ największy realistyczny jednoczesny pobór wody w instalacji, następnie porównaj go z wydajnością eksploatacyjną studni, a na końcu sprawdź na charakterystyce Q/H, czy konkretna pompa zapewni potrzebny przepływ przy wymaganej wysokości podnoszenia. Dlatego dla domu nie istnieje jedna uniwersalna odpowiedź w rodzaju „pompa powinna mieć 50 l/min”.
Spis treści:
- Co oznacza wydajność pompy głębinowej Q?
- Jakie trzy wartości trzeba porównać przy doborze Q?
- Jak określić potrzebny przepływ dla domu?
- Ile wody mogą pobierać poszczególne punkty?
- Dom, dom z ogrodem i działka – czym różni się dobór?
- Wydajność pompy a wydajność studni i lustro dynamiczne
- Jak odczytać wydajność z wykresu Q/H?
- Przykład doboru wydajności pompy do domu
- Dlaczego zbyt duża wydajność pompy nie jest zaletą?
- Checklista przed wyborem pompy
Co oznacza wydajność pompy głębinowej Q?
Wydajność Q określa objętość wody, którą pompa tłoczy w jednostce czasu. W dokumentacji pomp głębinowych najczęściej spotkasz l/min albo m3/h. Przeliczenie między tymi jednostkami jest proste: 1 m3/h to około 16,7 l/min, a 60 l/min odpowiada 3,6 m3/h.
Trzeba jednak odróżnić wydajność potrzebną instalacji od wartości Qmax podanej w danych technicznych urządzenia. Qmax oznacza skrajny punkt charakterystyki pompy i nie mówi, ile wody urządzenie dostarczy w rzeczywistej instalacji przy wymaganym ciśnieniu.
Pompa pracuje jednocześnie z określonym przepływem Q i wysokością podnoszenia H. Wraz ze zmianą wymaganej wysokości podnoszenia zmienia się możliwy przepływ. Dlatego wartości Qmax i Hmax nie należy traktować tak, jakby pompa mogła osiągać je jednocześnie.
Jeżeli chcesz najpierw uporządkować również średnicę urządzenia, wysokość podnoszenia, warunki montażu i parametry studni, zobacz pełny dobór pompy do parametrów studni. W tym artykule skupiamy się tylko na przepływie Q.
Jakie trzy wartości trzeba porównać przy doborze Q?
Dobór wydajności można sprowadzić do porównania trzech różnych parametrów. Pominięcie któregokolwiek z nich może doprowadzić do sytuacji, w której pompa wygląda dobrze w katalogu, ale źle współpracuje z konkretną studnią lub instalacją.
- Zapotrzebowanie instalacji – ile wody może być potrzebne jednocześnie w domu, ogrodzie albo innym zasilanym obiekcie.
- Wydajność eksploatacyjna studni – z jaką wydajnością ujęcie może być eksploatowane w warunkach określonych podczas próby pompowania.
- Wydajność pompy przy wymaganym H – ile wody konkretny model rzeczywiście dostarczy przy wysokości podnoszenia wymaganej przez instalację.
Właściwy model musi pogodzić wszystkie trzy warunki. Sama pompa o dużym Qmax nie rozwiąże problemu mało wydajnej studni, a pompa o odpowiednim przepływie przy małym H może nie zapewnić tego samego Q po uwzględnieniu różnicy poziomów, wymaganego ciśnienia i strat instalacji.

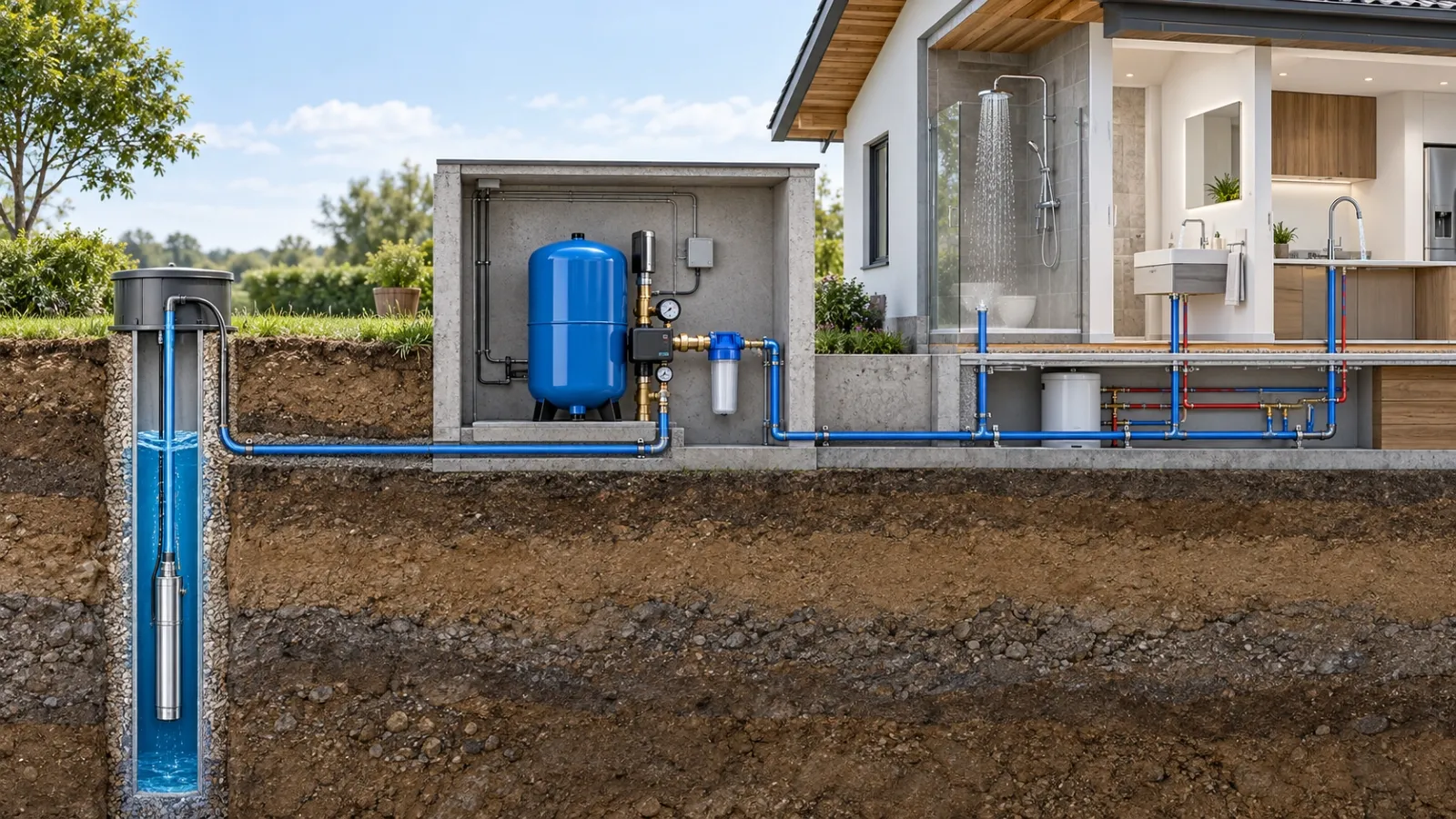

Jak określić potrzebny przepływ dla domu?
Najpraktyczniejszą metodą jest ustalenie realistycznej jednoczesności poboru. Nie należy po prostu dodawać maksymalnego przepływu wszystkich baterii, pryszniców, spłuczek i zaworów znajdujących się w budynku. W normalnym domu bardzo rzadko wszystkie odbiorniki działają równocześnie.
Z drugiej strony nie warto liczyć wyłącznie jednego kranu. Pompa powinna obsłużyć typowe sytuacje, takie jak prysznic używany w tym samym czasie co bateria kuchenna czy umywalka.
Przy wstępnym określaniu Q wykonaj następujące kroki:
- Spisz wszystkie istotne punkty poboru wody.
- Sprawdź przepływ podany w dokumentacji zastosowanej armatury albo zmierz go w istniejącej instalacji.
- Wybierz najbardziej wymagające, ale realistyczne zestawy odbiorników mogących działać jednocześnie.
- Zsumuj ich przepływy.
- Jeśli ze studni korzysta również ogród, uwzględnij tylko tę sekcję nawadniania, która rzeczywiście ma pracować w tym samym czasie.
- Porównaj wynik z wydajnością studni.
- Dopiero później sprawdź na charakterystyce pompy, czy wymagany Q jest dostępny przy potrzebnym H.
Jak zmierzyć przepływ istniejącego punktu poboru?
Jeżeli instalacja już działa, przepływ można w przybliżeniu sprawdzić za pomocą naczynia o znanej pojemności i stopera. Zależność ma postać:
Q [l/min] = objętość [l] / czas napełniania [s] × 60.
Jeżeli pojemnik 10 l napełnia się w 45 sekund, przepływ wynosi około 13,3 l/min. Taki pomiar pokazuje rzeczywisty przepływ danego punktu w aktualnych warunkach ciśnienia, dlatego może być bardziej użyteczny niż przypadkowa wartość znaleziona w ogólnej tabeli.
Ile wody mogą pobierać poszczególne punkty?
Różnice pomiędzy urządzeniami są duże. Dla zobrazowania skali poniższa tabela zestawia parametry wybranych aktualnych modeli armatury Hansgrohe i zraszaczy GARDENA. Nie są to normatywne wartości dla każdego domu. Przy właściwym doborze należy sprawdzić dokumentację urządzeń faktycznie zastosowanych w instalacji. Wartości armatury dotyczą danych producenta przy ciśnieniu 3 bar.
| Punkt poboru | Przykładowy przepływ | Co z tego wynika przy doborze pompy |
|---|---|---|
| Bateria umywalkowa | około 5 l/min w wybranych modelach | Pojedyncza umywalka zwykle nie wyznacza całej wydajności, ale należy ją doliczyć przy równoczesnym poborze. |
| Bateria kuchenna | około 7–11 l/min w wybranych modelach | Przepływ może wyraźnie różnić się zależnie od konstrukcji baterii i ogranicznika przepływu. |
| Prysznic oszczędny | około 6–7 l/min w wybranych zestawach | Nie należy automatycznie zakładać kilkunastu litrów na minutę dla każdego natrysku. |
| Prysznic o większym przepływie | około 14–17 l/min w wybranych zestawach | Dwie łazienki używane jednocześnie mogą znacząco zwiększyć wymagane Q. |
| Napełnianie wanny | około 20–31 l/min w wybranych bateriach wannowych | Duża wylewka wannowa może chwilowo być jednym z najbardziej wymagających odbiorników w domu. |
| Pojedynczy zraszacz wynurzalny | około 1,1–13,5 l/min w przykładowych modelach i ustawieniach | Przy kilku zraszaczach liczy się suma przepływów całej aktywnej sekcji, a nie wartość jednego urządzenia. |
Tabela pokazuje, dlaczego liczba mieszkańców jest tylko informacją pomocniczą. Dwa czteroosobowe domy mogą wymagać zupełnie innego Q, jeżeli w jednym znajduje się oszczędny prysznic i jedna łazienka, a w drugim dwie łazienki, duża deszczownica, wanna i automatyczne nawadnianie.
Dom, dom z ogrodem i działka – czym różni się dobór?
Pompa tylko do domu
W domu całorocznym najważniejszy jest komfort podczas normalnego jednoczesnego korzystania z kilku punktów. Należy więc określić typową sytuację szczytową, a nie sumować wszystkie odbiorniki zamontowane w budynku.

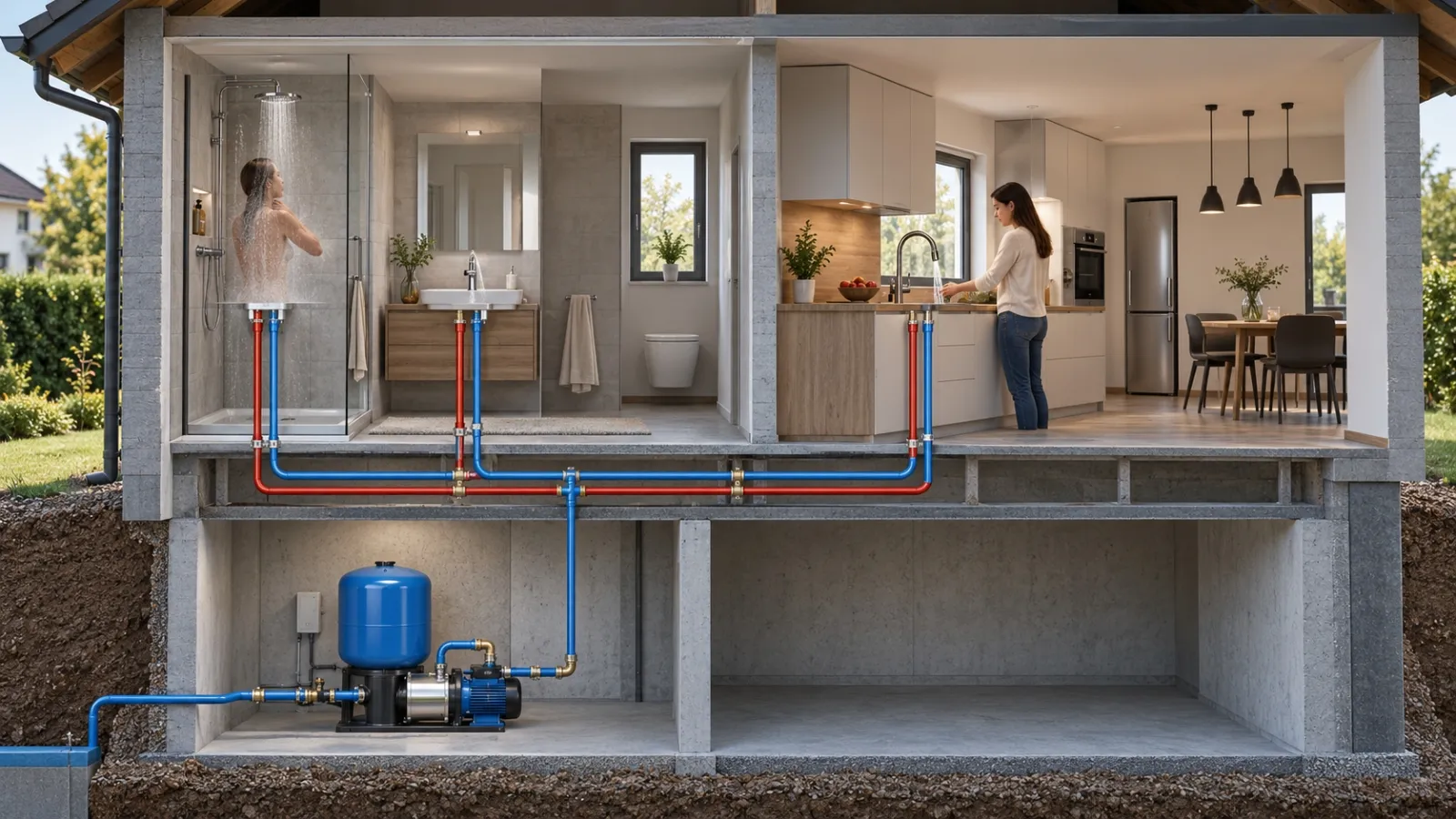

Jeżeli przykładowo równocześnie może działać prysznic, bateria kuchenna i umywalka, potrzebny Q wyznacza suma tych trzech przepływów. Osobno trzeba następnie sprawdzić, czy pompa dostarczy tę ilość wody przy wymaganym H.

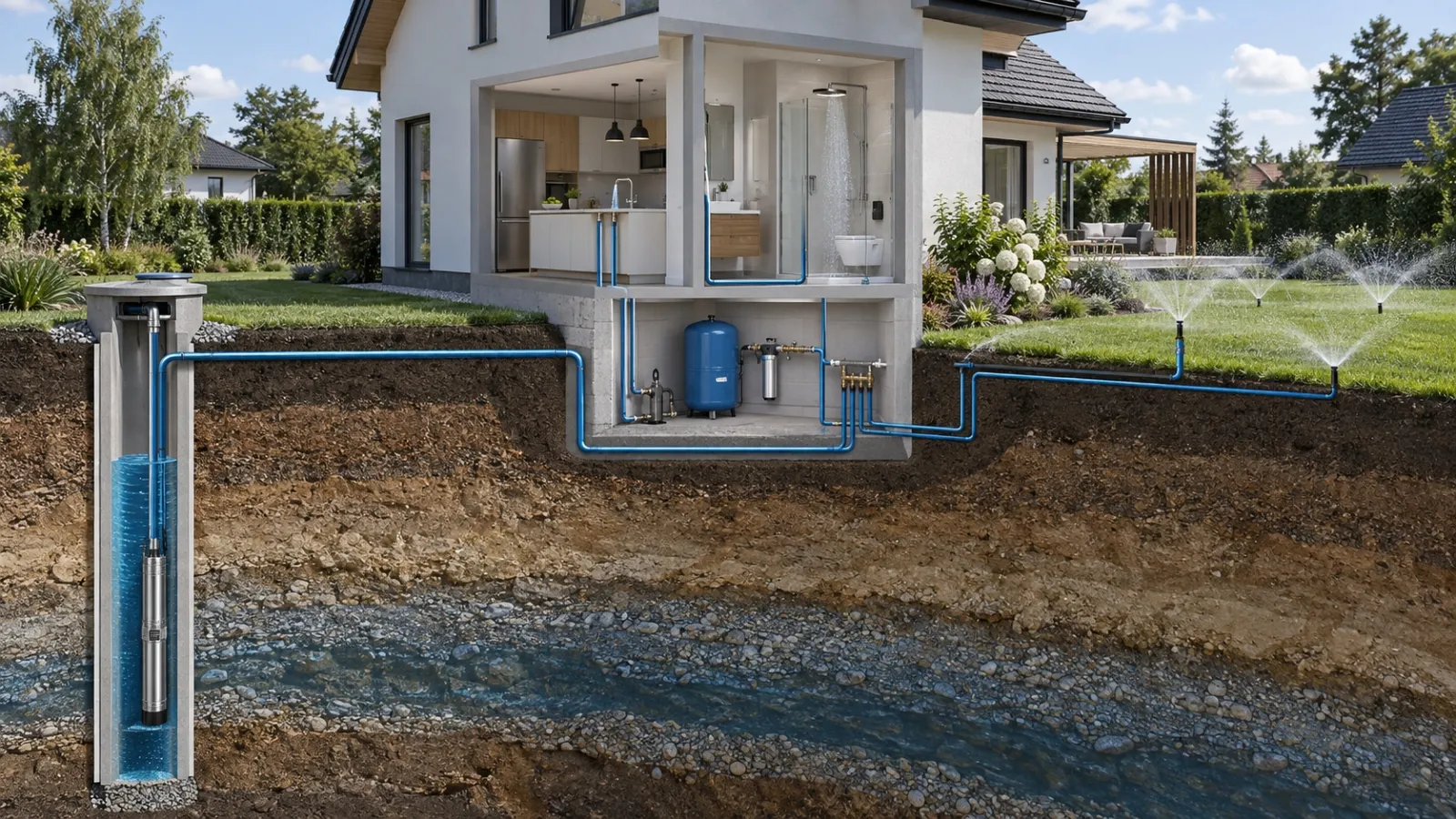

Pompa do domu i ogrodu
Przy wspólnym zasilaniu domu i automatycznego nawadniania zapotrzebowanie może wzrosnąć znacznie bardziej. Nie należy jednak sumować wszystkich zraszaczy w ogrodzie, jeżeli instalacja została podzielona na sekcje pracujące kolejno.
Do poboru domowego dodaje się wtedy przepływ jednej aktywnej sekcji, jeżeli przewidujesz równoczesne korzystanie z domu i podlewania. W dużych instalacjach rozsądne może być również sterowanie nawadnianiem poza godzinami największego poboru w budynku. Szczegółowy dobór zraszaczy wymaga dodatkowo uwzględnienia ich wymaganego ciśnienia, dlatego sama suma l/min nadal nie wystarcza do wyboru pompy.
Pompa do podlewania działki
Jeżeli studnia zasila wyłącznie jeden wąż, pistolet lub zraszacz, wymagany przepływ można określić bez rozbudowanej analizy jednoczesności. Przy kilku zraszaczach trzeba już policzyć zapotrzebowanie aktywnej sekcji i sprawdzić Q przy wymaganym ciśnieniu.
W każdym z tych zastosowań można następnie porównać pompy głębinowe o różnej wydajności, ale parametr Qmax z listy produktów powinien być dopiero punktem wyjścia do odczytania właściwej charakterystyki konkretnego modelu.
Wydajność pompy a wydajność studni i lustro dynamiczne
Studnia również ma ograniczoną wydajność. Hydro-Vacuum wskazuje, że prawidłowy dobór pompy jest kompromisem pomiędzy wymaganiami instalacji a wydajnością eksploatacyjną określoną podczas pompowania próbnego po wykonaniu studni.
W praktyce potrzebujesz więc nie tylko informacji o tym, ile metrów ma odwiert, ale również danych o zachowaniu ujęcia podczas poboru wody. Szczególnie ważne są:
- wydajność eksploatacyjna studni,
- lustro statyczne przed rozpoczęciem pompowania,
- lustro dynamiczne przy określonym przepływie,
- warunki i czas próby pompowania.

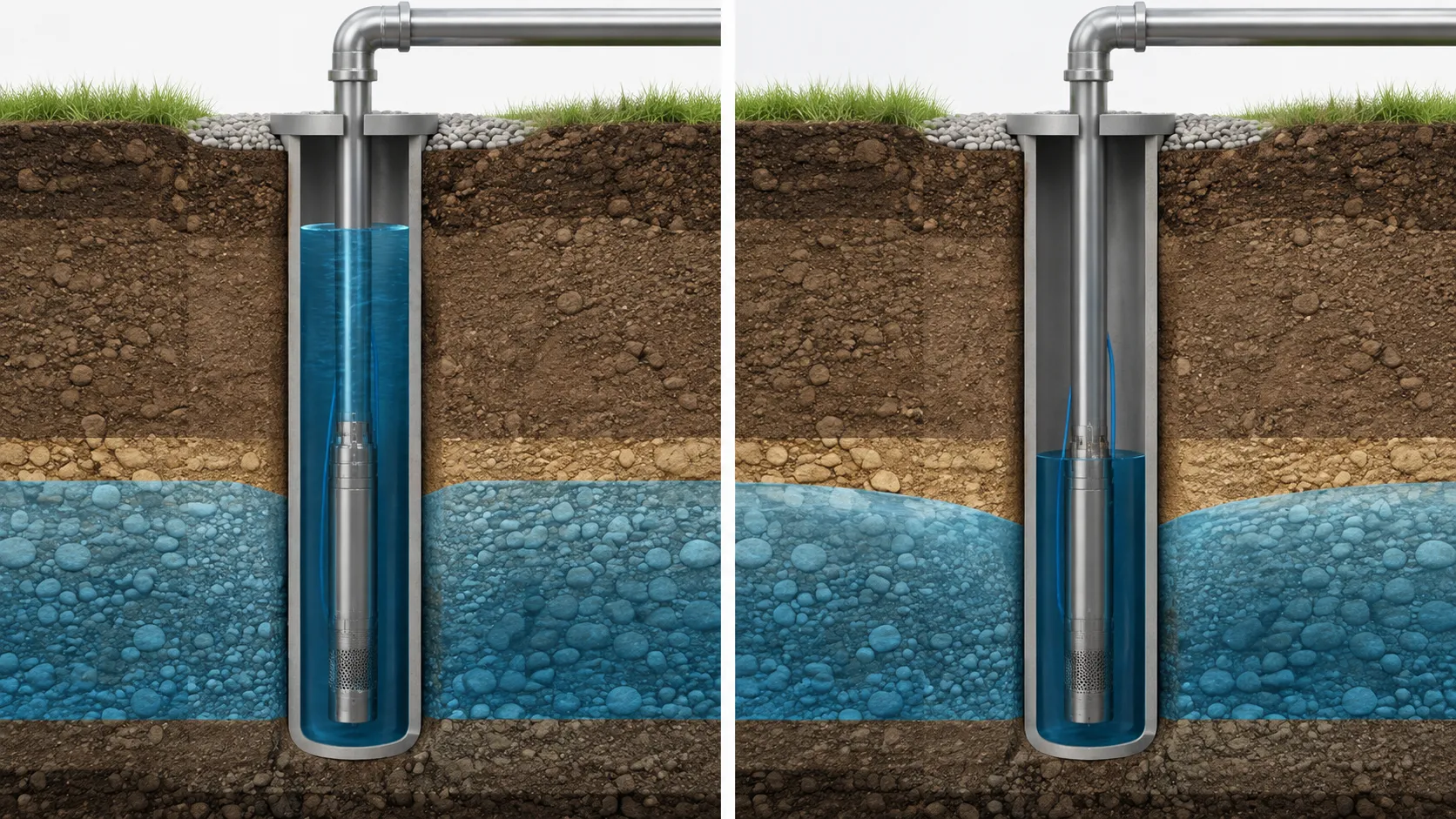

Lustro dynamiczne to poziom wody podczas pracy studni. Gdy pompa pobiera wodę, poziom ten obniża się w stosunku do lustra statycznego. Jeżeli pobór jest zbyt intensywny w stosunku do dopływu wody do ujęcia, obniżenie może się pogłębiać.
W skrajnym przypadku poziom wody może dojść do wlotu pompy. Producent pomp Grundfos wskazuje wprost, że gdy wydajność pompy przewyższa możliwości ujęcia, nadmierne obniżenie poziomu wody może doprowadzić do suchobiegu.
Większa pompa nie zwiększa wydajności warstwy wodonośnej. Zbiornik hydroforowy może ograniczać częstotliwość załączania pompy i pokrywać krótkotrwałe pobory zmagazynowaną wodą, ale nie powoduje szybszego napływu wody do studni.
Czy Qmax pompy musi być mniejsze od wydajności studni?
Nie należy stosować takiej reguły mechanicznie. Qmax jest parametrem granicznym pompy, a w rzeczywistej instalacji urządzenie może pracować z dużo mniejszym przepływem ze względu na wymaganą wysokość podnoszenia, opory i sposób sterowania.
Porównywać trzeba przede wszystkim rzeczywisty przewidywany punkt pracy z możliwościami studni. Jeżeli normalna, długotrwała praca instalacji wymusza przepływ większy niż ujęcie może stabilnie dostarczać, układ wymaga korekty niezależnie od tego, jak atrakcyjnie wygląda parametr Qmax.

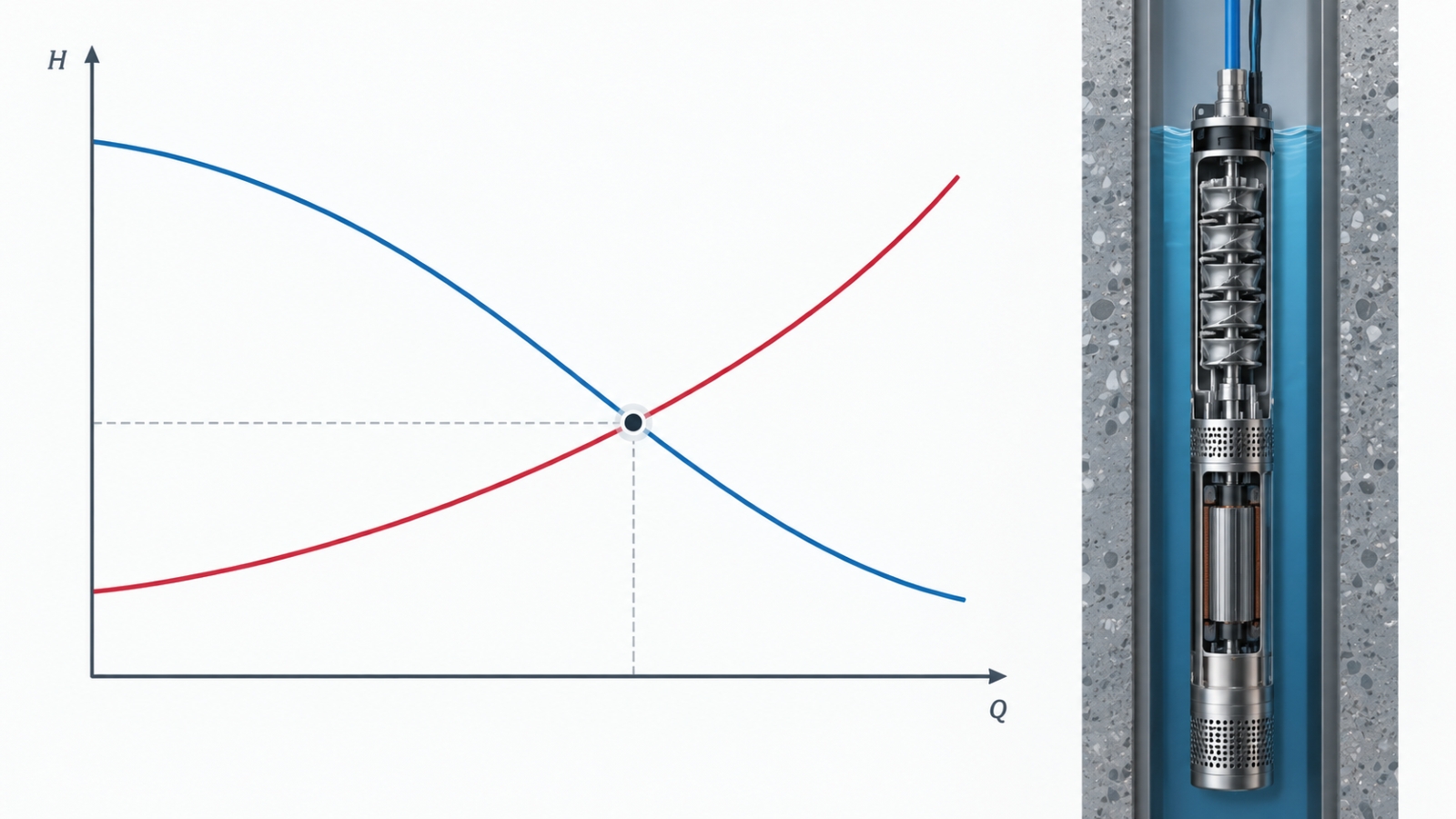

Jak odczytać wydajność z wykresu Q/H?
Charakterystyka Q/H pokazuje zależność pomiędzy przepływem a wysokością podnoszenia. Zwykle na osi poziomej znajduje się Q, a na pionowej H. Punkt rzeczywistej pracy powstaje tam, gdzie charakterystyka pompy spotyka się z charakterystyką instalacji.
Do wstępnego sprawdzenia konkretnego modelu postępuj tak:
- Ustal potrzebny przepływ Q na podstawie jednoczesnego poboru.
- Ustal wymagane H, uwzględniając poziom wody, potrzebne ciśnienie i straty instalacji.
- Otwórz charakterystykę Q/H konkretnego modelu i wariantu pompy.
- Znajdź na osi H wymaganą wysokość podnoszenia.
- Sprawdź, jaki przepływ Q pompa osiąga przy tej wysokości.
- Porównaj uzyskany Q z zapotrzebowaniem instalacji i możliwościami studni.
- Sprawdź, czy punkt znajduje się w zakresie pracy zalecanym przez producenta, a nie na samym skraju charakterystyki.
To właśnie dlatego dwie pompy z takim samym Qmax mogą zachowywać się zupełnie inaczej. Jedna może przy wymaganym H nadal zapewniać potrzebny przepływ, podczas gdy w drugiej przy tej samej wysokości Q będzie już zbyt małe.
Nie rozwijamy tutaj pełnego obliczania H, ponieważ wydajność i wysokość podnoszenia są odrębnymi etapami doboru. Najważniejsze jest zapamiętanie jednej zasady: pompy nie dobiera się na punkt Q bez jednoczesnego sprawdzenia H.
Przykład doboru wydajności pompy do domu
Poniższy przykład jest wyłącznie przykładem obliczeniowym. Nie przedstawia rzeczywistej instalacji ani uniwersalnych wartości dla każdego domu.
Załóżmy, że w domu za realistyczną sytuację jednoczesnego poboru uznano:
- prysznic o przepływie 6,9 l/min,
- baterię kuchenną o przepływie 7 l/min,
- baterię umywalkową o przepływie 5 l/min.
Łączne zapotrzebowanie chwilowe wynosi:
6,9 + 7 + 5 = 18,9 l/min.
Po przeliczeniu daje to około 1,13 m3/h. Taka wartość jest wstępnym wymaganiem po stronie odbiorników, a nie jeszcze gotowym parametrem pompy.
Załóżmy dalej, że dokumentacja studni po próbie pompowania podaje wydajność eksploatacyjną 2,0 m3/h, czyli około 33,3 l/min. Wymagany przez dom przepływ 18,9 l/min mieści się w tym założonym zakresie.
Następnie z osobnego obliczenia hydraulicznego wynika przykładowo wymagane H = 45 m. Teraz trzeba otworzyć wykres konkretnej pompy i sprawdzić nie jej Qmax, lecz Q dostępne przy H = 45 m. Jeżeli charakterystyka pokazuje przy tej wysokości około 1,2 m3/h, pompa może obsłużyć założony scenariusz 1,13 m3/h. Jeżeli przy 45 m zapewnia jedynie 0,8 m3/h, będzie za słaba mimo ewentualnie wysokiego Qmax podanego na etykiecie.
Co się zmieni po uruchomieniu nawadniania?
Jeżeli w tym samym czasie zostanie uruchomiona sekcja ogrodu pobierająca przykładowo 11,3 l/min, całkowity przepływ wzrośnie do około 30,2 l/min, czyli około 1,81 m3/h.
To już wartość bliska założonej wydajności eksploatacyjnej studni 2,0 m3/h. W takiej sytuacji trzeba dokładniej ocenić zachowanie lustra dynamicznego i rzeczywiste warunki próby pompowania. Praktycznym rozwiązaniem może być również takie sterowanie nawadnianiem, aby nie pracowało w czasie największego poboru w domu.
Ten przykład pokazuje też, dlaczego pytanie „pompa 50 czy 100 l/min?” bez znajomości studni, ciśnienia i sposobu korzystania z wody nie prowadzi do wiarygodnej odpowiedzi.
Dlaczego zbyt duża wydajność pompy nie jest zaletą?
Wybór urządzenia „na wszelki wypadek dwa razy większego” nie daje automatycznie lepszego ciśnienia ani większego komfortu. Może natomiast spowodować problemy, jeżeli rzeczywisty punkt pracy nie pasuje do instalacji.
Do najważniejszych skutków błędnego przewymiarowania należą:
- zbyt intensywny pobór ze studni i silniejsze obniżanie lustra dynamicznego,
- ryzyko zbliżenia poziomu wody do wlotu pompy i wystąpienia suchobiegu,
- praca w niekorzystnym obszarze charakterystyki urządzenia,
- niepotrzebnie duży przepływ w przewodach i związany z nim wzrost strat hydraulicznych,
- konieczność ograniczania parametrów urządzenia, które od początku mogło zostać dobrane bliżej rzeczywistych potrzeb.
Tak samo błędem jest dobór zbyt małej pompy. Jeśli wymagany punkt pracy znajduje się poza możliwościami urządzenia, przy jednoczesnym korzystaniu z kilku odbiorników przepływ lub ciśnienie będą niewystarczające.
Celem nie jest więc znalezienie największej pompy, lecz takiej charakterystyki Q/H, która pasuje do zapotrzebowania instalacji i możliwości ujęcia.
Checklista przed wyborem pompy
Przed porównywaniem konkretnych modeli zbierz następujące informacje:
- wydajność eksploatacyjna studni ustalona podczas próby pompowania,
- lustro statyczne i lustro dynamiczne wraz z informacją, przy jakim przepływie zostało określone,
- liczba i rodzaj punktów poboru wody,
- rzeczywiste albo katalogowe przepływy najważniejszych odbiorników,
- realistyczny zestaw urządzeń mogących pracować jednocześnie,
- zapotrzebowanie aktywnej sekcji nawadniania, jeżeli studnia zasila również ogród,
- wymagana wysokość podnoszenia H,
- charakterystyka Q/H rozpatrywanego modelu,
- zalecany przez producenta zakres pracy pompy.
Najważniejsza kolejność jest prosta: najpierw policz potrzebny przepływ, następnie sprawdź możliwości studni, a dopiero potem wybierz pompę zapewniającą wymagane Q przy właściwym H. Qmax zapisane w danych technicznych może pomóc w porównaniu urządzeń, ale samo w sobie nie odpowiada na pytanie, jaka wydajność pompy głębinowej będzie właściwa dla Twojego domu i studni.
