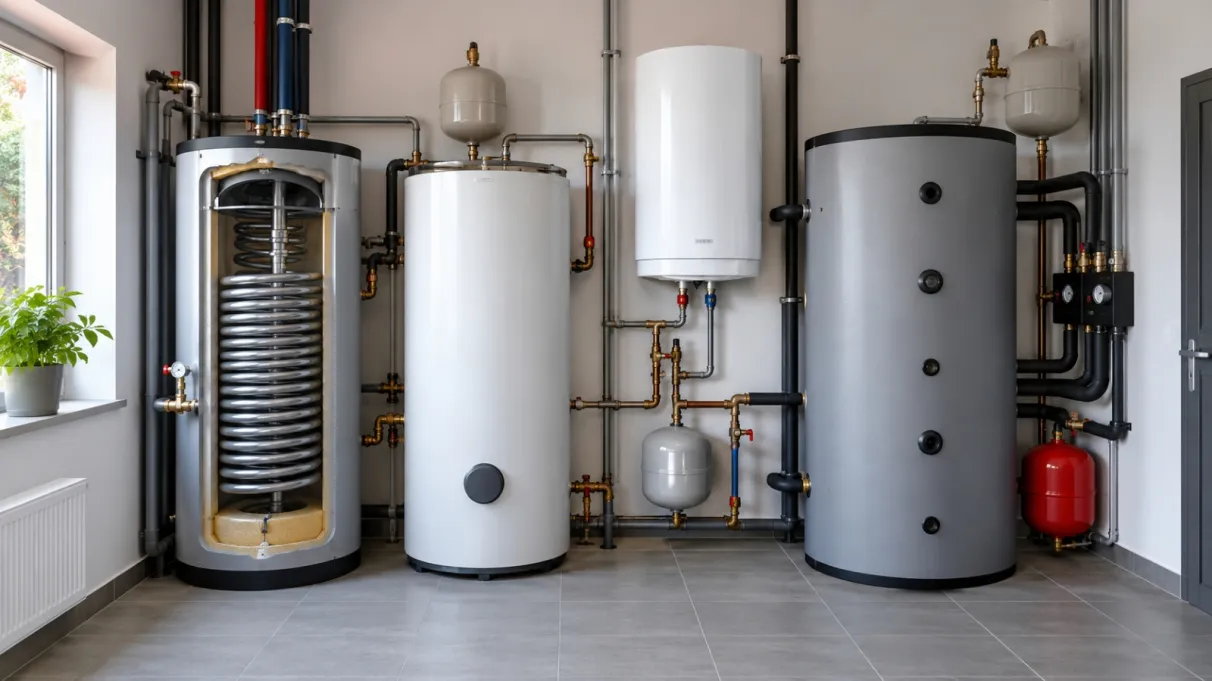

Wymiennik CWU, zasobnik, bojler czy bufor: czym różnią się te urządzenia?
Jeśli chcesz wiedzieć, jak dobrać odpowiedni zasobnik CWU, zacznij od funkcji urządzenia, a nie od jego nazwy. Zasobnik CWU służy do magazynowania ciepłej wody użytkowej. Określenie „wymiennik CWU” w języku producentów i sklepów często oznacza zasobnik wyposażony w wężownicę lub płaszcz, który odbiera ciepło z zewnętrznego źródła. „Bojler” jest natomiast określeniem potocznym i nie mówi jednoznacznie, jak urządzenie jest ogrzewane. Bufor pełni inną funkcję: standardowo magazynuje energię w wodzie instalacji grzewczej, a nie wodę kierowaną do kranu. Dlatego dwóch podobnie wyglądających zbiorników nie można uznać za zamienne tylko na podstawie nazwy lub pojemności.
Spis treści:
- Wymiennik, zasobnik, bojler i bufor – najważniejsze różnice
- Dlaczego nazwy wymiennik, zasobnik i bojler bywają stosowane zamiennie?
- Co to jest zasobnik CWU?
- Co oznacza wymiennik CWU?
- Co to jest bojler i czym różni się od zasobnika?
- Czym jest bufor ciepła i dlaczego nie jest zwykłym zasobnikiem CWU?
- Wymiennik, zasobnik, bojler czy bufor – tabela porównawcza
- Jak dobrać odpowiedni zasobnik CWU lub inne urządzenie?
- Jak czytać kartę produktu, żeby nie pomylić urządzeń?
- Które rozwiązanie pasuje do typowych instalacji?
- Najczęstsze błędy przy wyborze zbiornika
- Co wybrać: wymiennik, zasobnik, bojler czy bufor?

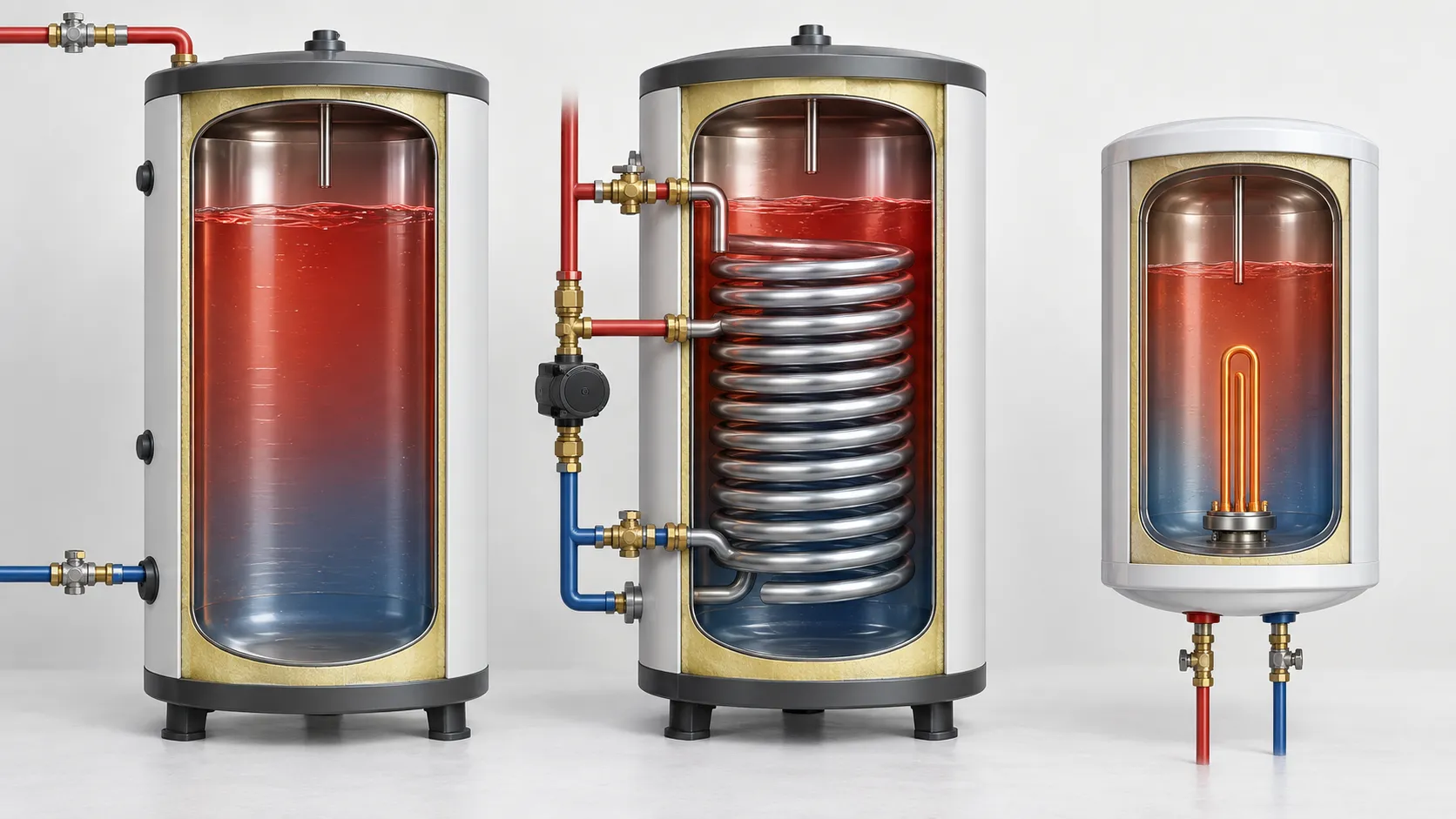

Wymiennik, zasobnik, bojler i bufor – najważniejsze różnice
Najłatwiej uporządkować te pojęcia według dwóch pytań: co znajduje się wewnątrz zbiornika oraz skąd bierze się energia do podgrzewania.
- Zasobnik CWU magazynuje wodę użytkową przeznaczoną do kąpieli, mycia i innych punktów poboru.
- Wymiennik CWU w nazewnictwie rynkowym bardzo często jest zasobnikiem CWU wyposażonym w element przekazujący ciepło z zewnętrznego obiegu, na przykład wężownicę albo płaszcz wodny.
- Bojler to określenie potoczne. Najczęściej kojarzy się z pojemnościowym podgrzewaczem wody, szczególnie elektrycznym, ale użytkownicy nazywają w ten sposób również inne zbiorniki CWU.
- Bufor ciepła standardowo gromadzi energię po stronie instalacji centralnego ogrzewania lub instalacji grzewczo-chłodniczej. Nie jest zwykłym zbiornikiem wody użytkowej.
Ta różnica ma praktyczne znaczenie. Jeżeli potrzebujesz wody do prysznica, nie powinieneś wybierać zwykłego bufora tylko dlatego, że ma odpowiednią pojemność. Z kolei gdy instalacja wymaga zwiększenia objętości wody grzewczej lub magazynowania energii po stronie c.o., sam zasobnik CWU nie zastąpi bufora.
Dlaczego nazwy wymiennik, zasobnik i bojler bywają stosowane zamiennie?
Problem wynika przede wszystkim z tego, że język techniczny, handlowy i potoczny nie zawsze używa tych samych określeń. Ten sam rodzaj urządzenia jeden producent może nazwać wymiennikiem CWU, a inny zasobnikiem z wężownicą. W rozmowie z instalatorem lub sprzedawcą może dodatkowo pojawić się słowo „bojler”.
Jeszcze większe znaczenie ma techniczne rozumienie słowa „wymiennik”. Wymiennik ciepła jest elementem, przez który energia przechodzi pomiędzy dwoma mediami bez ich bezpośredniego mieszania. Takim elementem może być na przykład wężownica znajdująca się wewnątrz zasobnika. Osobnym urządzeniem jest również wymiennik płytowy, który może przekazywać ciepło bez magazynowania dużej ilości wody.
Dlatego określenie „wymiennik CWU” nie zawsze wystarcza do poznania konstrukcji urządzenia. W asortymencie instalacyjnym nazwą tą bardzo często opisuje się kompletny zbiornik magazynujący wodę użytkową i wyposażony w jedną lub kilka powierzchni wymiany ciepła.
Jeżeli właśnie takiego rozwiązania szukasz, możesz porównać wymienniki i zasobniki CWU, ale przed wyborem konkretnego modelu zawsze sprawdź jego rzeczywistą konstrukcję oraz dane techniczne.
Co to jest zasobnik CWU?
Zasobnik CWU jest przede wszystkim magazynem ciepłej wody użytkowej. W jego części przeznaczonej na CWU znajduje się woda, która po ogrzaniu trafia do baterii, prysznica, wanny lub innych punktów poboru.
Sama nazwa „zasobnik” nie określa jednak sposobu ogrzewania wody. Zależnie od konstrukcji energia może być dostarczana między innymi:
- przez wężownicę zasilaną z kotła, pompy ciepła lub innego źródła,
- przez płaszcz wodny otaczający część z wodą użytkową,
- przez zewnętrzny wymiennik ciepła,
- za pomocą zamontowanej grzałki elektrycznej, jeśli konstrukcja zbiornika na to pozwala.
Dlatego zasobnik może być jednocześnie urządzeniem, które w katalogu producenta nazwano „wymiennikiem CWU”. Nie ma tu sprzeczności: „zasobnik” opisuje funkcję magazynowania wody, natomiast „wymiennik” może podkreślać sposób przekazywania do niej ciepła.
Przy wyborze zasobnika nie wystarczy więc pytanie „ile litrów?”. Trzeba ustalić również źródło ciepła, konstrukcję wymiany, parametry wymagane przez urządzenie grzewcze, sposób korzystania z CWU oraz warunki montażowe.

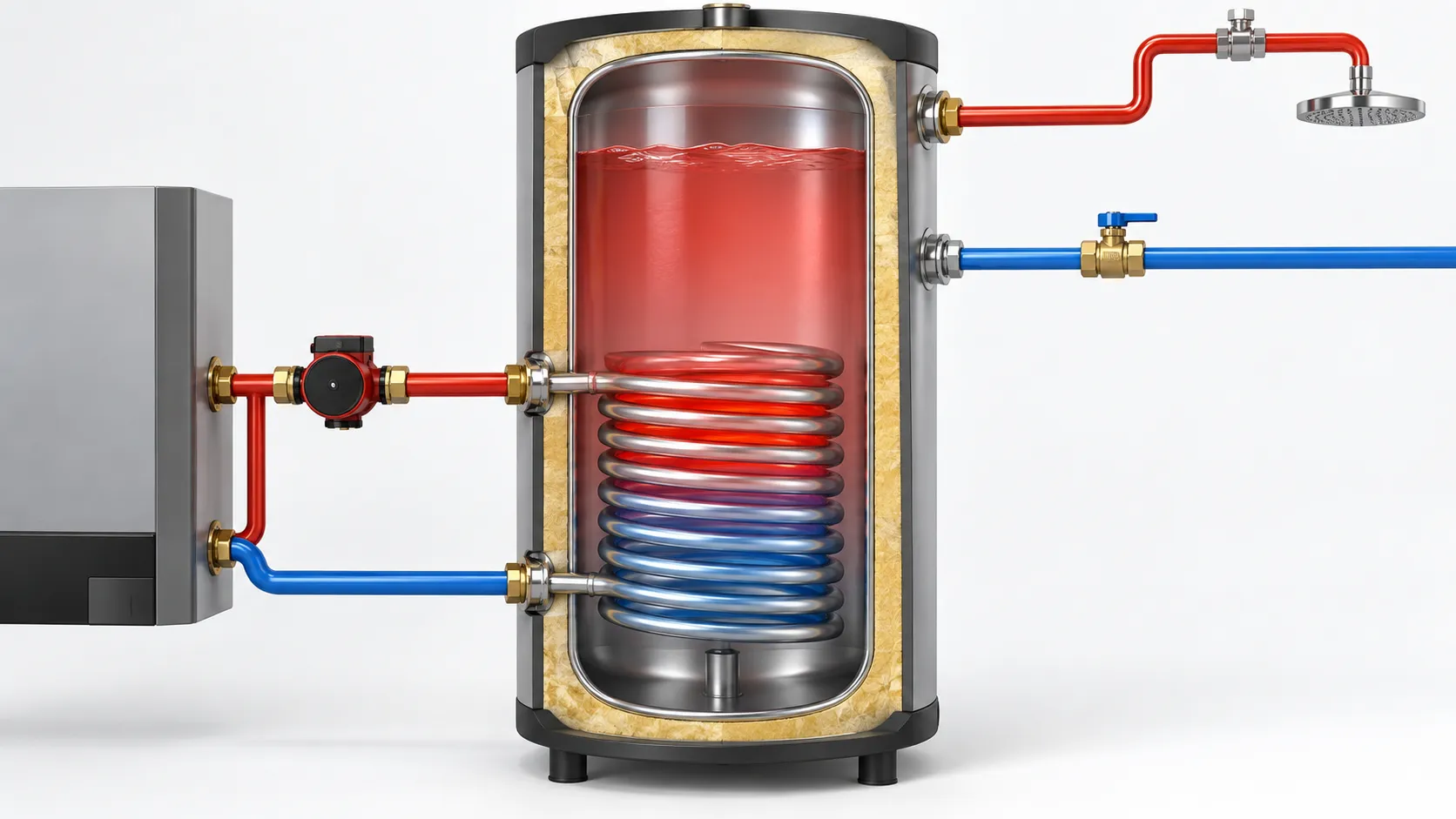

Co oznacza wymiennik CWU?
W ścisłym znaczeniu technicznym wymiennik ciepła nie musi być zbiornikiem. Jego zadaniem jest przekazywanie energii pomiędzy oddzielonymi od siebie mediami. W instalacjach domowych bardzo często rolę wymiennika pełni spiralna wężownica umieszczona wewnątrz zasobnika CWU.
Przez wężownicę przepływa czynnik z obiegu grzewczego. Ciepło przechodzi przez ściankę wężownicy do wody użytkowej znajdującej się w zbiorniku, ale oba media się ze sobą nie mieszają.
W ofertach producentów określenie „wymiennik CWU” jest jednak często używane dla kompletnego urządzenia składającego się ze zbiornika oraz układu wymiany ciepła. Możesz więc spotkać:
- wymienniki z jedną wężownicą,
- wymienniki z dwiema wężownicami,
- konstrukcje dwupłaszczowe lub typu zbiornik w zbiorniku,
- modele przeznaczone do współpracy z pompami ciepła,
- warianty przygotowane do dodatkowego montażu grzałki.
Nie należy zakładać, że wszystkie wymienniki o takiej samej pojemności mogą współpracować z tym samym źródłem ciepła. W przypadku urządzenia współpracującego na przykład z pompą ciepła znaczenie ma między innymi powierzchnia wymiany, opory hydrauliczne i warunki pracy określone przez producentów obu urządzeń.
Co to jest bojler i czym różni się od zasobnika?
„Bojler” jest przede wszystkim nazwą potoczną, a nie wystarczającym opisem technicznym urządzenia. W polskich domach słowem tym bardzo często określa się pojemnościowy ogrzewacz wody, szczególnie model wyposażony we własną grzałkę elektryczną.
W typowym elektrycznym ogrzewaczu pojemnościowym woda użytkowa znajduje się w zbiorniku, a energia jest dostarczana bezpośrednio przez grzałkę. Do przygotowania CWU nie jest wtedy potrzebny obieg z kotła czy pompy ciepła.
W praktyce można jednak usłyszeć również określenia „bojler z wężownicą” albo po prostu „bojler” w odniesieniu do zasobnika współpracującego z kotłem. Dlatego po usłyszeniu tej nazwy najlepiej od razu ustalić:
- czy urządzenie ma własną grzałkę lub inne źródło podgrzewania,
- czy ma wężownicę do współpracy z zewnętrznym źródłem ciepła,
- czy oba rozwiązania występują jednocześnie,
- czy urządzenie magazynuje wodę użytkową.
Innymi słowy: nie wybieraj produktu dlatego, że w opisie lub rozmowie nazwano go bojlerem. Ważniejszy jest schemat działania i rzeczywiste parametry.

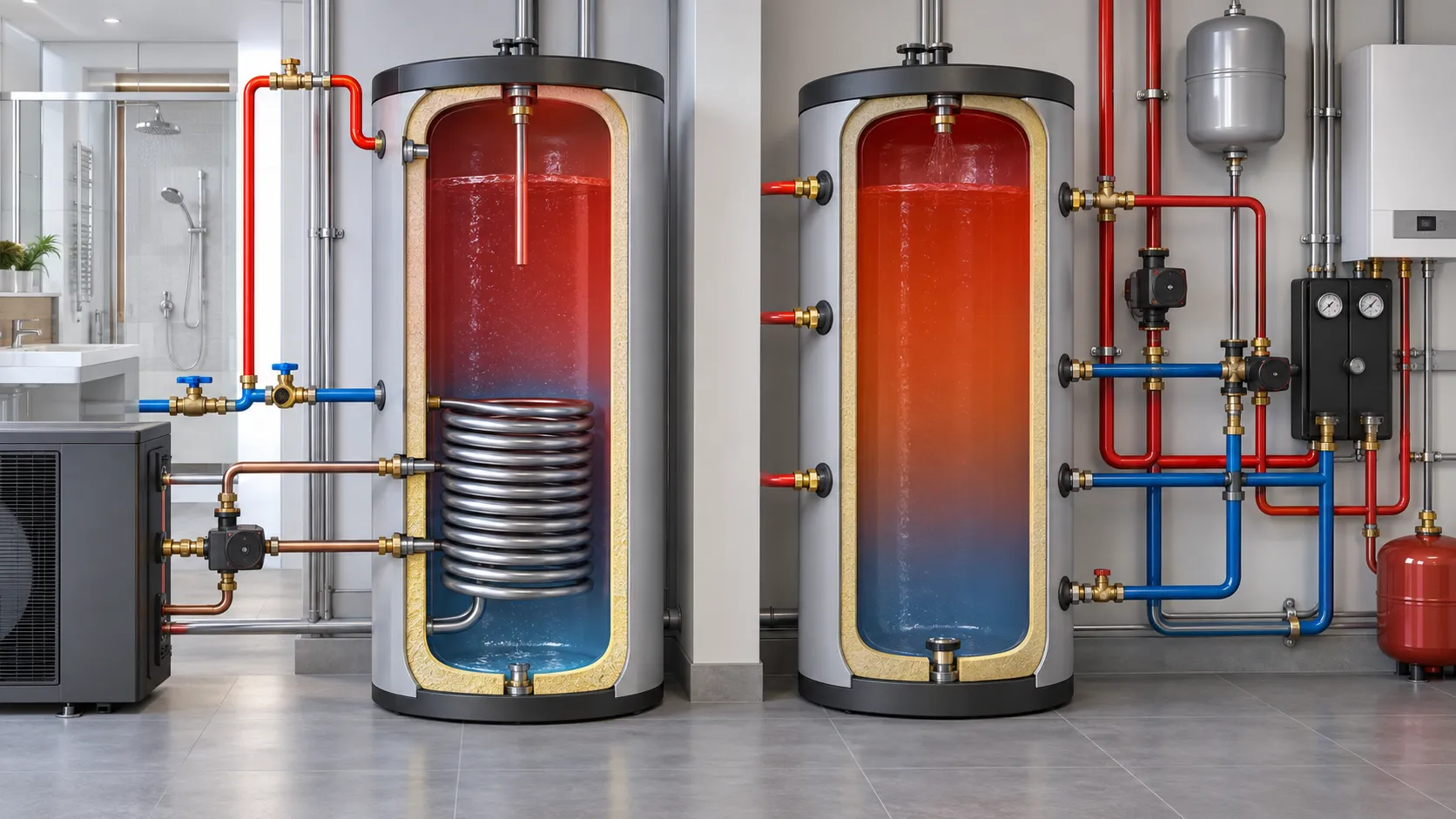

Czym jest bufor ciepła i dlaczego nie jest zwykłym zasobnikiem CWU?
Standardowy bufor ciepła magazynuje energię po stronie instalacji grzewczej. W jego zbiorniku znajduje się czynnik obiegu c.o. lub układu grzewczo-chłodniczego, a zgromadzona energia może być później przekazywana do instalacji.
Bufor może pełnić różne zadania zależnie od projektu systemu, między innymi zwiększać objętość instalacji, pomagać w rozdzieleniu hydraulicznym obiegów albo gromadzić ciepło wytworzone przez źródło. To jednak zupełnie inna funkcja niż magazynowanie wody przeznaczonej bezpośrednio do kąpieli i mycia.
Jeśli właśnie takiego elementu wymaga instalacja, odpowiednią grupą produktów są bufory ciepła.
Istnieje przy tym ważny wyjątek: zbiorniki kombinowane i tak zwane bufory higieniczne mogą łączyć kilka funkcji. Przykładowo główny zbiornik może magazynować wodę instalacyjną, a osobna wężownica ze stali odpowiedniej do kontaktu z wodą użytkową przygotowuje CWU przepływowo. Inna konstrukcja może mieścić oddzielne przestrzenie dla c.o. i CWU w jednej obudowie.
Takiego urządzenia nie należy jednak traktować jak zwykłego bufora. O możliwości przygotowania CWU musi jednoznacznie informować dokumentacja konkretnego modelu.
Wymiennik, zasobnik, bojler czy bufor – tabela porównawcza
| Określenie | Główne zadanie | Co trzeba sprawdzić |
|---|---|---|
| Zasobnik CWU | Magazynowanie ciepłej wody użytkowej. | Sposób ogrzewania, pojemność, konstrukcję wymiany ciepła, przyłącza i zgodność ze źródłem. |
| Wymiennik CWU | W ofertach często: magazynowanie CWU i przekazywanie do niej ciepła z zewnętrznego źródła. | Czy nazwa dotyczy całego zbiornika, jaki zastosowano wymiennik i z jakim źródłem urządzenie może pracować. |
| Bojler | Potoczne określenie urządzenia przygotowującego i zwykle magazynującego ciepłą wodę. | Czy podgrzewanie jest elektryczne, pośrednie przez wężownicę lub realizowane w jeszcze inny sposób. |
| Bufor ciepła | Magazynowanie energii w obiegu instalacji grzewczej lub grzewczo-chłodniczej. | Rolę w schemacie hydraulicznym, pojemność, przyłącza i ewentualne dodatkowe wymienniki. |
Najważniejszy wniosek z tabeli jest prosty: nazwa handlowa nie może zastąpić sprawdzenia budowy urządzenia. Dotyczy to szczególnie określeń „wymiennik” i „bojler”, które w różnych katalogach mogą obejmować inne konstrukcje.
Jak dobrać odpowiedni zasobnik CWU lub inne urządzenie?
Zanim zaczniesz porównywać konkretne modele, określ najpierw, jaką funkcję ma realizować zbiornik w Twojej instalacji. Dopiero później przechodź do pojemności, wymiarów i szczegółowych parametrów.
- Ustal, czy potrzebujesz magazynu wody użytkowej czy energii dla ogrzewania. Jeżeli zbiornik ma dostarczać wodę do kranu i prysznica, szukasz rozwiązania do CWU. Jeżeli ma współpracować z obiegiem centralnego ogrzewania, może być potrzebny bufor.
- Określ źródło ciepła. Innych parametrów może wymagać zasobnik współpracujący z kotłem, a innych z pompą ciepła lub kilkoma źródłami.
- Sprawdź sposób przekazywania energii. Ustal, czy urządzenie ma jedną lub kilka wężownic, płaszcz wodny, zewnętrzny wymiennik albo własną grzałkę.
- Sprawdź wymagania producenta źródła ciepła. Sama zgodność gwintów nie oznacza prawidłowej współpracy hydraulicznej i cieplnej.
- Dopiero wtedy dobieraj pojemność i wymiary. W przypadku CWU liczy się profil poboru wody, a nie wyłącznie liczba mieszkańców.
Jeśli po uporządkowaniu tych pojęć chcesz przejść przez cały proces krok po kroku, zobacz poradnik jak dobrać odpowiedni zasobnik CWU. Tam wybór można zawęzić już według źródła ciepła, potrzeb domowników i parametrów samego zbiornika.
Jak czytać kartę produktu, żeby nie pomylić urządzeń?
Najbezpieczniejszym sposobem rozpoznania urządzenia jest pominięcie na chwilę jego nazwy i sprawdzenie dokumentacji. Karta techniczna powinna powiedzieć znacznie więcej niż słowo „bojler”, „zasobnik” czy „wymiennik”.
Przed zakupem sprawdź przede wszystkim:
- Przeznaczenie urządzenia – CWU, c.o., ogrzewanie i chłodzenie albo konstrukcja kombinowana.
- Rodzaj medium w zbiorniku – czy magazynowana jest woda użytkowa, czy czynnik instalacji grzewczej.
- Konstrukcję wymiany ciepła – wężownica, dwie wężownice, płaszcz, układ zbiornik w zbiorniku lub inne rozwiązanie.
- Źródła ciepła dopuszczone przez producenta oraz wymagane parametry współpracy.
- Powierzchnię i parametry wymiennika w urządzeniach ogrzewanych pośrednio.
- Dopuszczalne ciśnienia i temperatury dla odpowiednich obiegów.
- Przyłącza, ich średnice i rozmieszczenie.
- Możliwość zastosowania grzałki – odpowiedni króciec lub kołnierz nie występuje w każdym zbiorniku.
- Wymiary oraz sposób montażu – stojący, wiszący, pionowy lub poziomy zgodnie z dokumentacją modelu.
- Sposób ochrony przed korozją i wymagania serwisowe właściwe dla zastosowanej konstrukcji i materiału.
Jeżeli w karcie produktu brakuje informacji potrzebnej do potwierdzenia współpracy ze źródłem ciepła, nie należy zakładać kompatybilności na podstawie podobnego wyglądu, pojemności lub nazwy produktu.

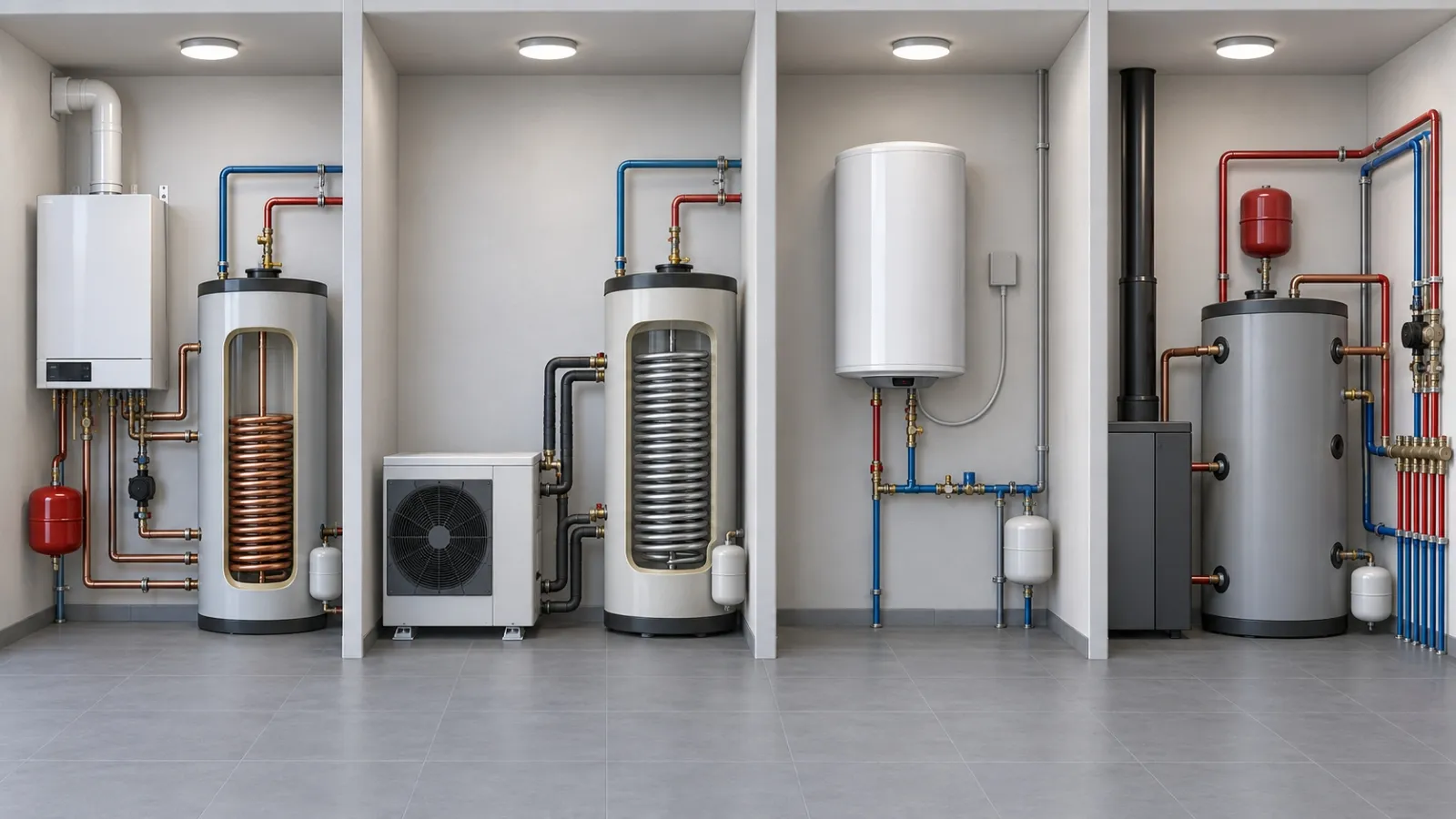

Które rozwiązanie pasuje do typowych instalacji?
Kocioł i zapas ciepłej wody
Jeżeli zewnętrzny kocioł ma przygotowywać CWU i potrzebujesz zapasu wody, typowym kierunkiem jest zasobnik wyposażony w wymiennik odpowiedni do parametrów kotła. Może to być klasyczna konstrukcja z wężownicą, rozwiązanie dwupłaszczowe albo inna konstrukcja przewidziana przez producenta.
Pompa ciepła i ciepła woda użytkowa
Przy pompie ciepła nie wystarczy wybrać „dużego bojlera”. Trzeba sprawdzić, czy konkretny zasobnik został przewidziany do współpracy z daną pompą i czy jego wymiennik ma parametry odpowiadające wymaganiom źródła. Szczególnie istotne są dane dotyczące wymiany ciepła oraz hydrauliki układu.
Tylko elektryczne podgrzewanie wody
Jeżeli nie planujesz ogrzewania CWU przez kocioł lub pompę ciepła, rozwiązaniem może być pojemnościowy elektryczny podgrzewacz wody, potocznie nazywany bojlerem. Inną możliwością jest zasobnik przewidziany przez producenta do montażu odpowiedniej grzałki. Nie każdy zbiornik umożliwia jednak taką konfigurację.
Magazyn energii lub zwiększenie objętości instalacji grzewczej
Jeżeli problem dotyczy strony c.o., a nie komfortu wody użytkowej, należy rozważyć bufor dobrany do konkretnego schematu. Jego funkcja, pojemność i sposób wpięcia powinny wynikać z projektu instalacji i wymagań źródła ciepła.
CWU i bufor w jednej obudowie
W małej kotłowni można spotkać urządzenia kombinowane łączące funkcję przygotowania CWU z buforem instalacji grzewczej. Taki produkt może oszczędzać miejsce, ale nie oznacza to, że dowolny bufor staje się zasobnikiem CWU po dodaniu wężownicy. Sposób przygotowania wody, materiały i dopuszczenia muszą wynikać z konstrukcji konkretnego urządzenia.
Najczęstsze błędy przy wyborze zbiornika
- Kupowanie „bojlera” bez sprawdzenia sposobu ogrzewania. Potoczna nazwa nie określa, czy urządzenie ma grzałkę, wężownicę czy wymaga zewnętrznego wymiennika.
- Traktowanie wymiennika CWU i zasobnika jako zawsze dwóch różnych urządzeń. W wielu katalogach wymiennikiem CWU nazywany jest właśnie kompletny zasobnik z wężownicą lub inną powierzchnią wymiany.
- Traktowanie bufora jak zamiennika zasobnika CWU. Standardowy bufor pracuje po stronie instalacji grzewczej i nie jest przeznaczony do magazynowania wody użytkowej.
- Zakładanie, że każdy bufor z wężownicą przygotowuje CWU. Wężownica może służyć również do podłączenia dodatkowego źródła ciepła. Jej przeznaczenie trzeba sprawdzić w dokumentacji.
- Wybór tylko na podstawie litrów. Identyczna pojemność nie oznacza identycznej mocy wymiany, czasu odbudowy zapasu ani zgodności z konkretnym źródłem.
- Zakup zasobnika do pompy ciepła na podstawie samego opisu „do CWU”. Parametry wymiennika powinny odpowiadać wymaganiom producenta pompy.
- Pomijanie konstrukcji kombinowanych. W niektórych instalacjach zasobnik CWU i bufor mogą być połączone w jednym urządzeniu, ale trzeba wtedy dokładnie rozróżnić obie funkcje i obiegi.
Co wybrać: wymiennik, zasobnik, bojler czy bufor?
Jeżeli potrzebujesz magazynować wodę użytkową, punktem wyjścia jest zasobnik CWU. Gdy woda ma być ogrzewana przez zewnętrzne źródło, takie jak kocioł lub pompa ciepła, wybierasz odpowiednią konstrukcję wymiany ciepła. Taki kompletny zbiornik może być w katalogu nazwany zarówno zasobnikiem, jak i wymiennikiem CWU.
Jeżeli urządzenie ma samodzielnie podgrzewać i magazynować wodę, możesz spotkać nazwę pojemnościowy podgrzewacz wody lub potoczne określenie „bojler”. Jeśli natomiast potrzebujesz magazynować energię po stronie centralnego ogrzewania, interesuje Cię bufor, a nie zwykły zasobnik CWU.
Najpewniejsza metoda wyboru jest więc prosta: nie pytaj najpierw, jak nazywa się zbiornik, lecz co magazynuje, jak jest ogrzewany i z jakim urządzeniem ma współpracować. Dopiero po ustaleniu tych trzech rzeczy porównuj pojemność, wymiennik, wymiary, przyłącza i pozostałe parametry techniczne.
